Головы, модули, инструменты

На планшетный плоттер Comagrav DIGI могут быть установлены разнообразные модули и инструменты для резки, биговки, гравировки, фрезеровки различных материалов.

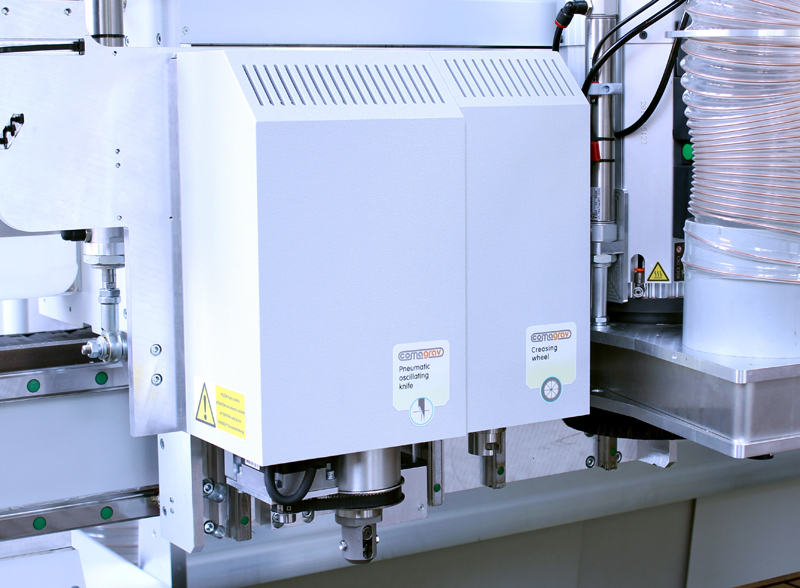

Пневматическая осциллирующая тангенциальная режущая голова 9K servo
(Тангенциальное вращение при помощи серводвигателя переменного тока мощностью 200 Вт)
Частота вертикальных перемещений ножа 9000 движений в минуту, высота хода 8 мм.

Инструмент: ножи с цилиндрическим хвостовиком D=6 мм.

Возможна работа с плоскими ножами 0.63 мм с применением адаптера.
Предназначена для резки тонких, толстых, мягких и твердых материалов.
Оснащена пневматической парковкой. Для работы необходим чистый и сухой сжатый воздух (минимум: 6 Бар, 80л/мин)

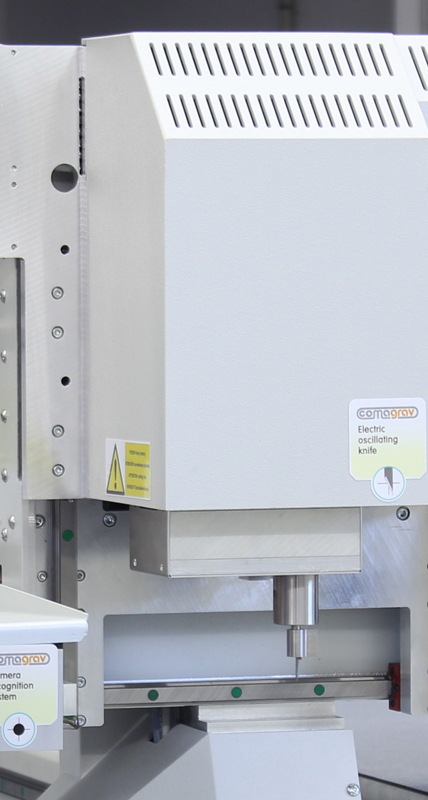

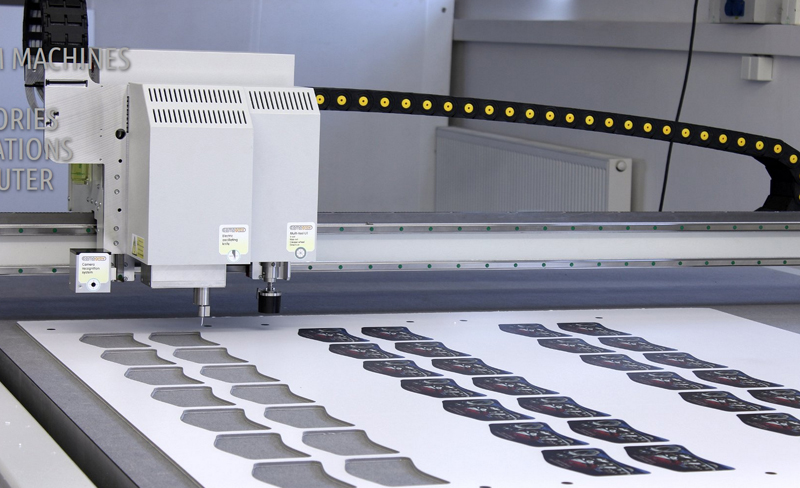

Электрическая осциллирующая тангенциальная режущая голова 18K servo
(Тангенциальное вращение при помощи серводвигателя переменного тока мощностью 200 Вт)
Частота вертикальных перемещений ножа 18000 движений в минуту, высота хода 0,5 мм.

Инструмент: плоские ножи толщиной 0.63 мм.

Возможна работа ножами с цилиндрическим хвостовиком D=6 мм с применением адаптера.
Предназначена для резки тонких, мягких и твердых материалов.
Оснащена пневматической парковкой. Для работы необходим сжатый воздух.

Электрическая осциллирующая тангенциальная режущая голова 14K servo
(Тангенциальное вращение при помощи серводвигателя переменного тока мощностью 200 Вт)
Частота вертикальных перемещений ножа 14000 движений в минуту, высота хода 1.6 мм

Инструмент: ножи с цилиндрическим хвостовиком D=6 мм.

Возможна работа с плоскими ножами 0.63 мм с применением адаптера.
Предназначена для резки тонких и толстых, мягких и твердых материалов.
Оснащена пневматической парковкой. Для работы необходим сжатый воздух.

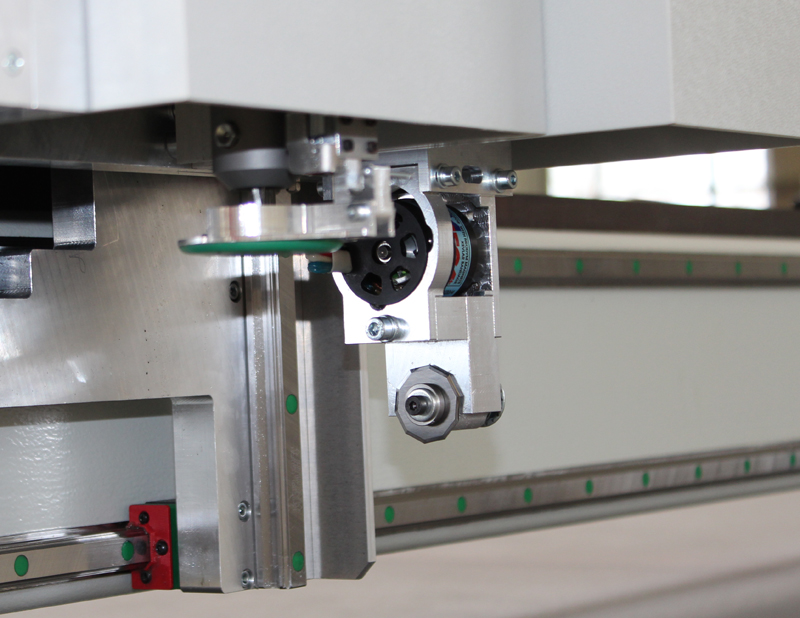

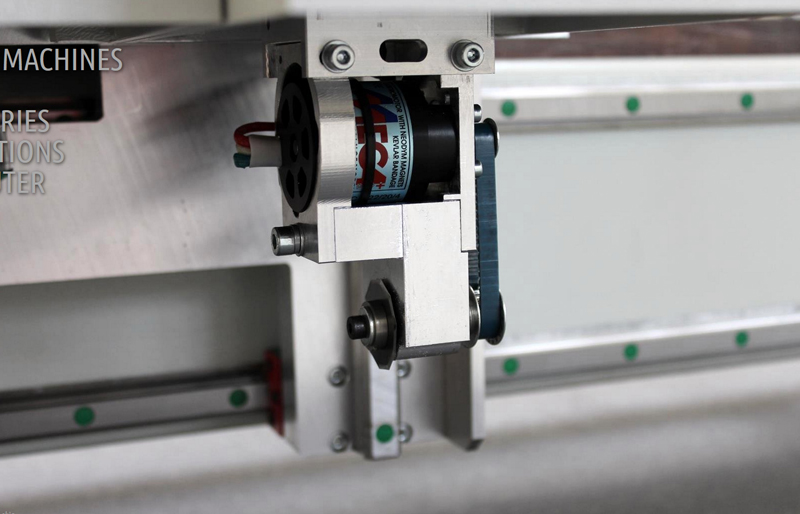

Моторизованный режущий диск для работы с тканями
Диаметры твердосплавных ножей: 25 мм , 28 мм, 32 мм
Частота вращения 10'000 об./мин
Оснащен сервоприводом переменного тока

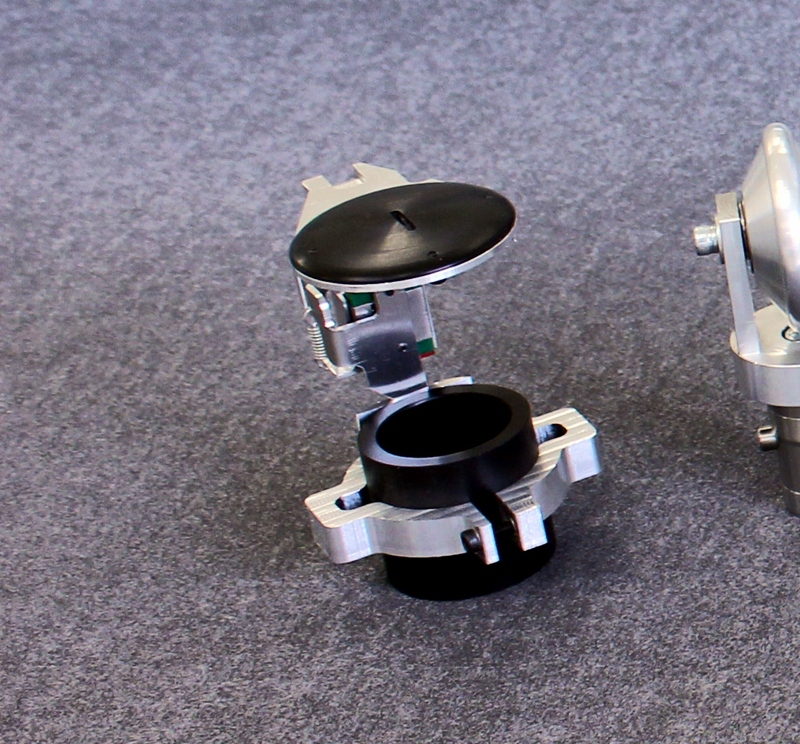

Прижимная ножка для головы 9K и головы 18K.
Обеспечивает более плотный прижим материала к рабочему столу улучшая качество резки

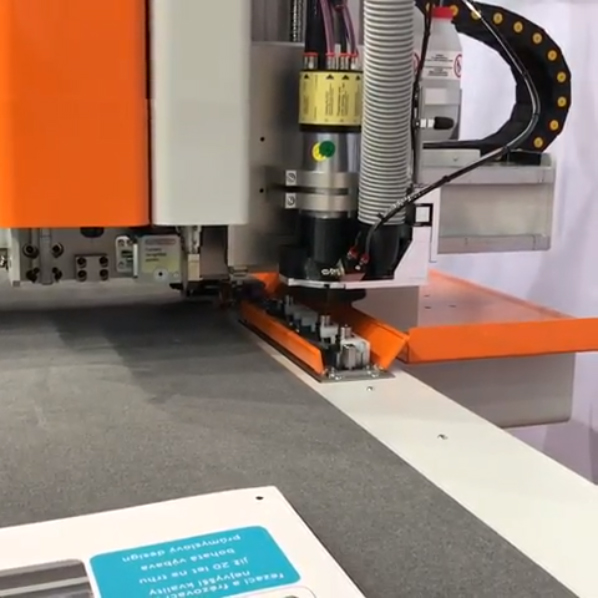

Профессиональный сбалансированный шпиндель с гибридными керамическими подшипниками мощностью 3600 Вт и макс. частотой вращения 50'000 об./мин.

Производитель HSD (Италия).

Автоматическая смена инструмента. Жидкостное охлаждение.
Цанга ER16. Автоматический датчик нуля по оси Z.
Автоматический сменщик инструмента на 8 позиций с защитной крышкой, интегрированная система охлаждения инструмента, высокоэффективное устройство удаления стружки с гофротрубой и стальным кронштейном-держателем, охлаждающее устройство для шпинделя в комплекте. Также в комплекте 8 держателей инструмента HSKE25, 8 высокоточных цанг и гаек ER16.

Для работы необходим сжатый воздух. Рекоментуется работать только со сбалансированными фрезами.

*Только для плоттеров серии DIGI CORSA

Профессиональный сбалансированный шпиндель с гибридными керамическими подшипниками мощностью 3600 Вт и макс. частотой вращения 40'000 об./мин.

Производитель HSD (Италия).

Автоматическая смена инструмента. Жидкостное охлаждение.
Цанга ER16. Автоматический датчик нуля по оси Z.
Автоматический сменщик инструмента на 8 позиций с защитной крышкой, интегрированная система охлаждения инструмента, высокоэффективное устройство удаления стружки с гофротрубой и стальным кронштейном-держателем, охлаждающее устройство для шпинделя в комплекте. Также в комплекте 8 держателей инструмента HSKE25, 8 высокоточных цанг и гаек ER16.

Для работы необходим сжатый воздух. Рекоментуется работать только со сбалансированными фрезами.

*Только для плоттеров серии DIGI CORSA

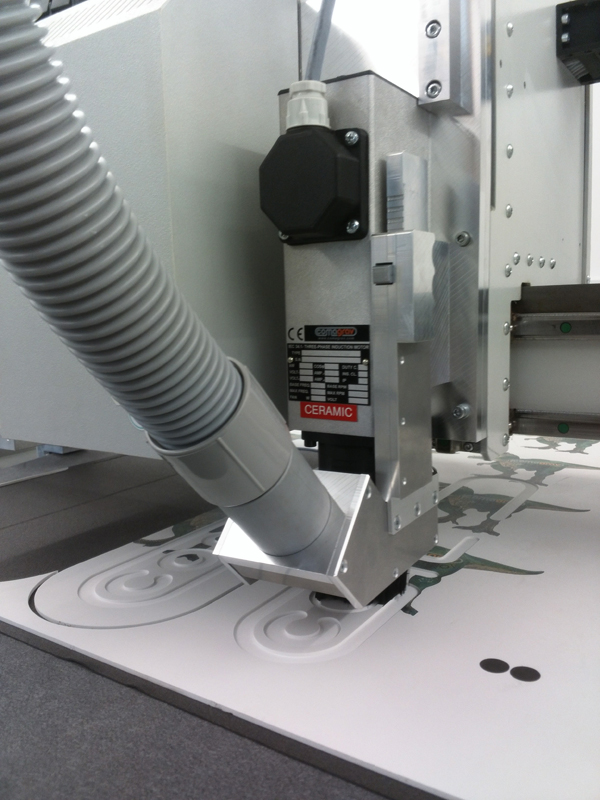

Профессиональный сбалансированный шпиндель с гибридными керамическими подшипниками мощностью 2000 Вт и макс. частотой вращения 60'000 об./мин.

Ручная смена инструмента. Жидкостное охлаждение.
Цанга ER11. Автоматический датчик нуля по оси Z.
Устройство удаления стружки с гофротрубой и стальным кронштейном-держателем, а также 3-х моторный промышленный пылесос в стандартной комплектации.

Также в комплекте охлаждающее устройство для шпинделя, цанги ER11 (3, 4, 6 мм), гайка для цанги и ключи, фреза 1 шт.
Для работы необходим сжатый воздух.

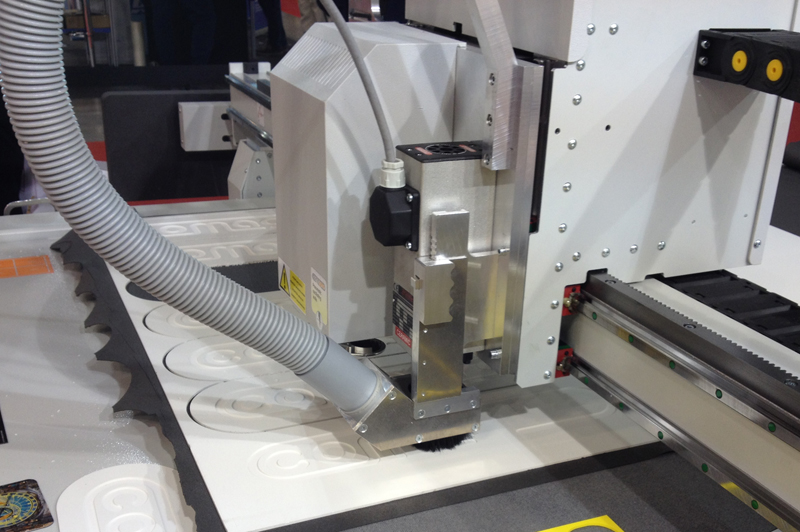

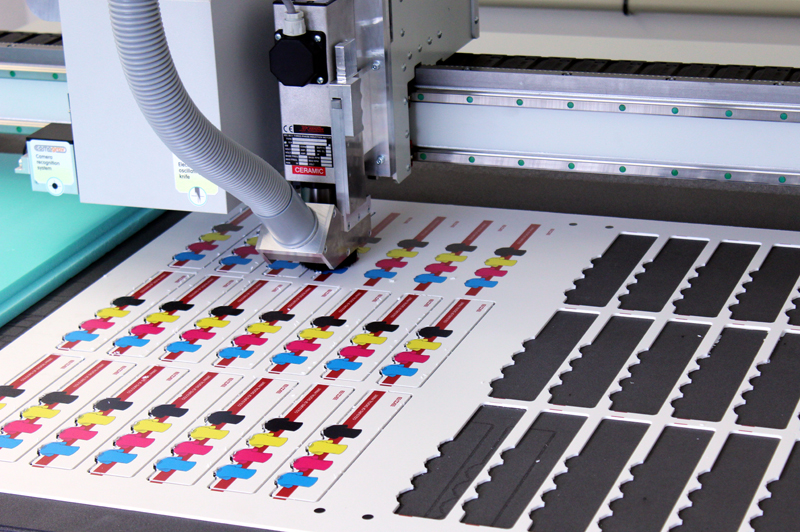

Профессиональный шпиндель с мощностью 730 Вт и макс. частотой вращения 24'000 об./мин.

Ручная смена инструмента. Воздушное охлаждение.
Цанга ER20. Автоматический датчик нуля по оси Z.
Устройство удаления стружки с гофротрубой и стальным кронштейном-держателем, а также 3-х моторный промышленный пылесос в стандартной комплектации.

Также в комплекте цанги ER20 (3, 4, 6 мм), гайка для цанги и ключи, фреза 1 шт.

Тангенциальный универсальный модуль (без осцилляции) с держателем инструмента U1 с сервоприводом переменного тока для установки различных инструментов типа U1 (см. ниже)

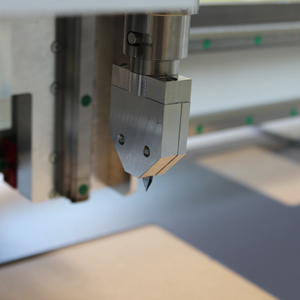

Держатель ножа для установки в U1. Работает с твердосплавными ножами толщиной 1,45 мм: E10, E11, E110, E111, E44

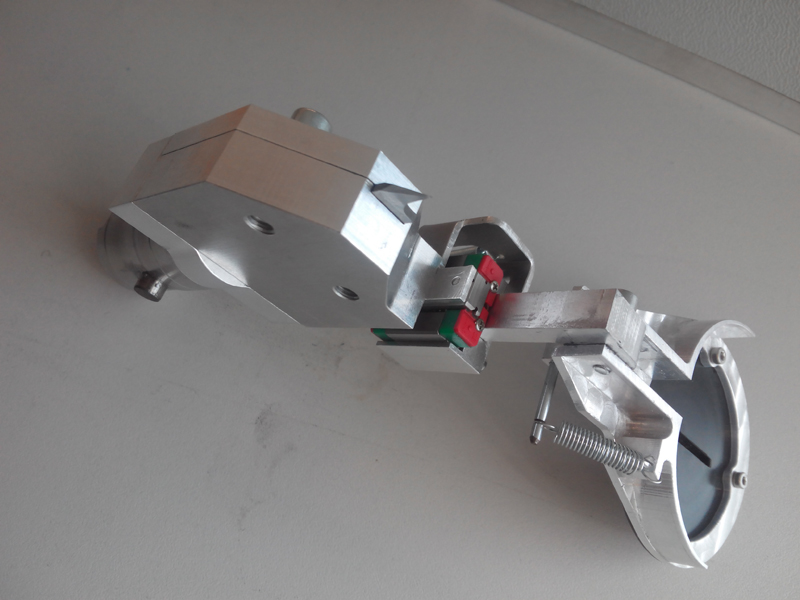

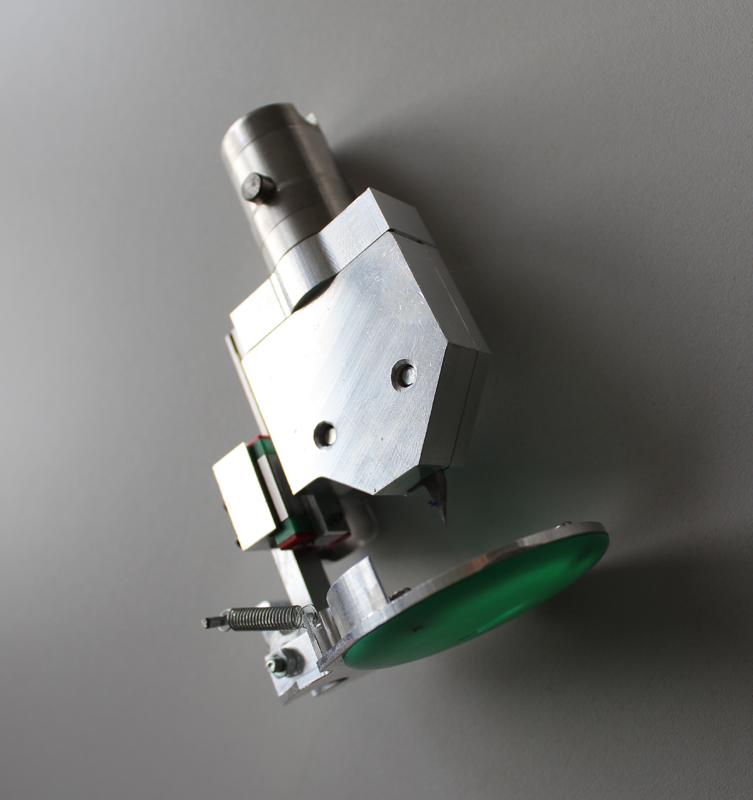

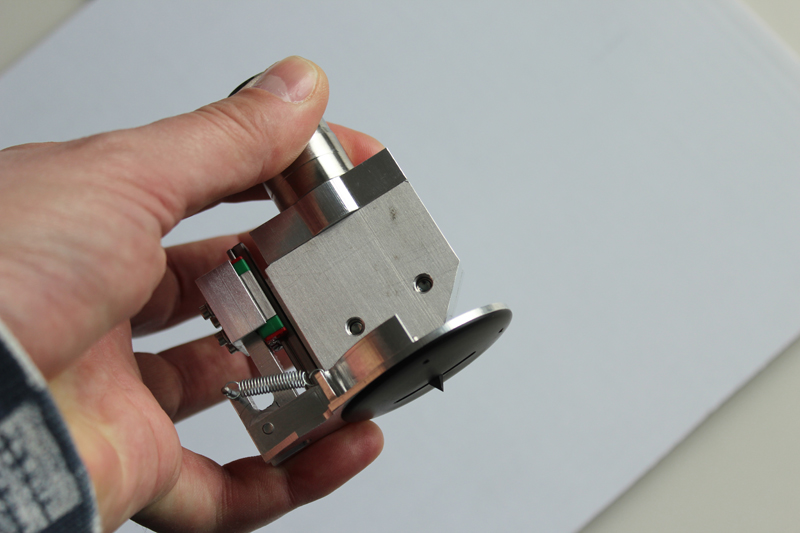

Держатель ножа с прижимной ножкой для установки в U1.
Работает с твердосплавными ножами толщиной 1,45 мм: E10, E11, E110, E111, E44

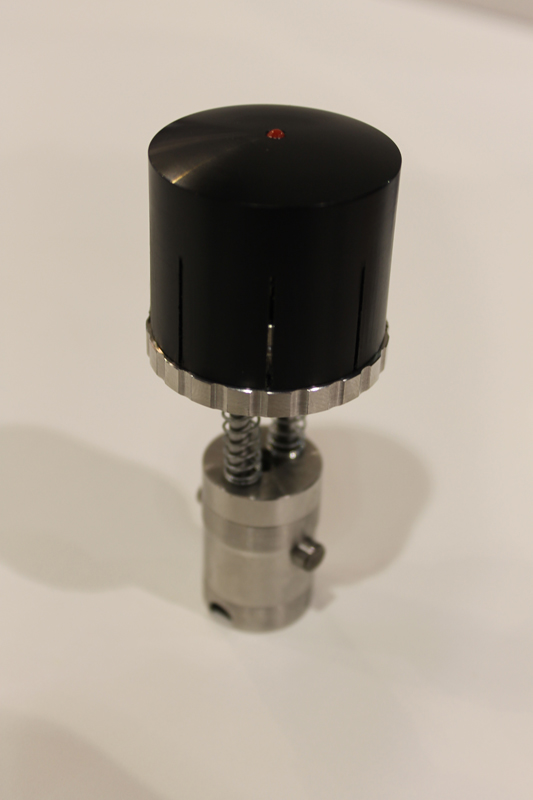

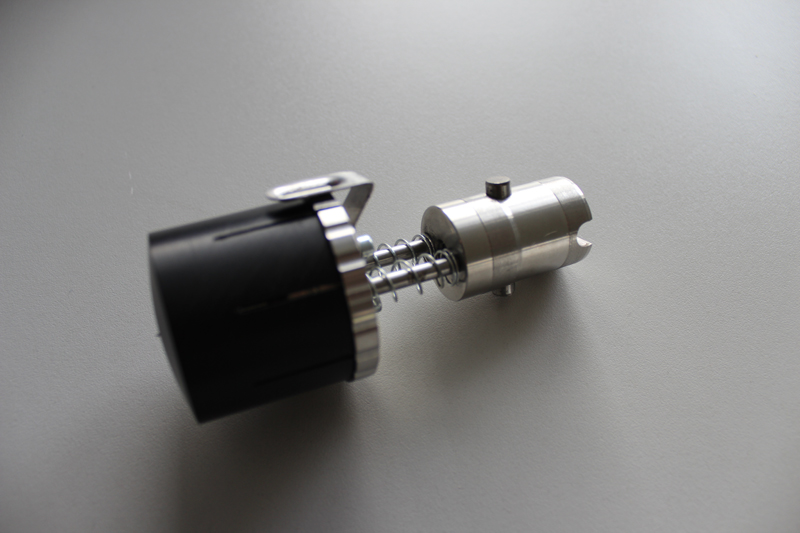

Инструмент Kiss-cut для держателя U1
держатель из нержавеющей стали + нож
для резки тонких материалов с настройкой глубины. Используется, например, для резки самоклеющейся виниловой пленки на подложке.

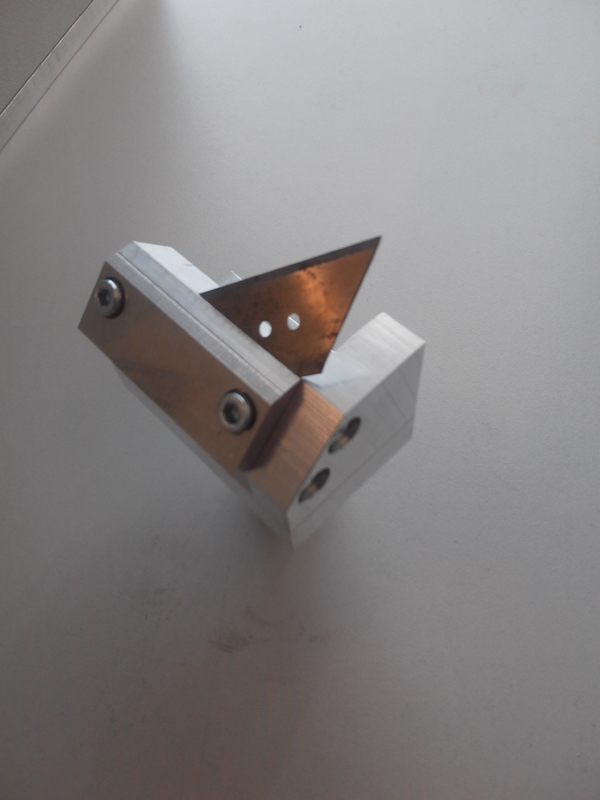

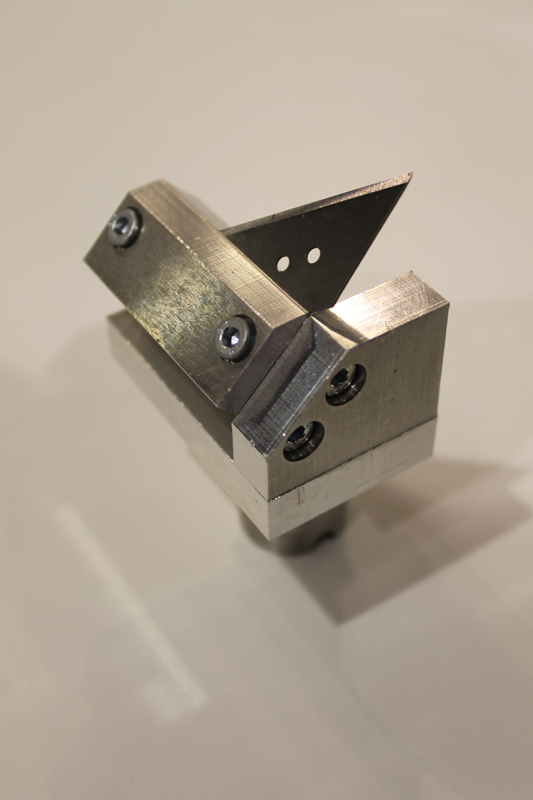

Инструмент V-cut для держателя U1 для резки материалов толщиной до 15 мм.
Режет материалы под углом 45°, используется для вырезания V-образных пазов для последующего сгиба на 90°.
Совместим с ножами из быстрорежущей стали.

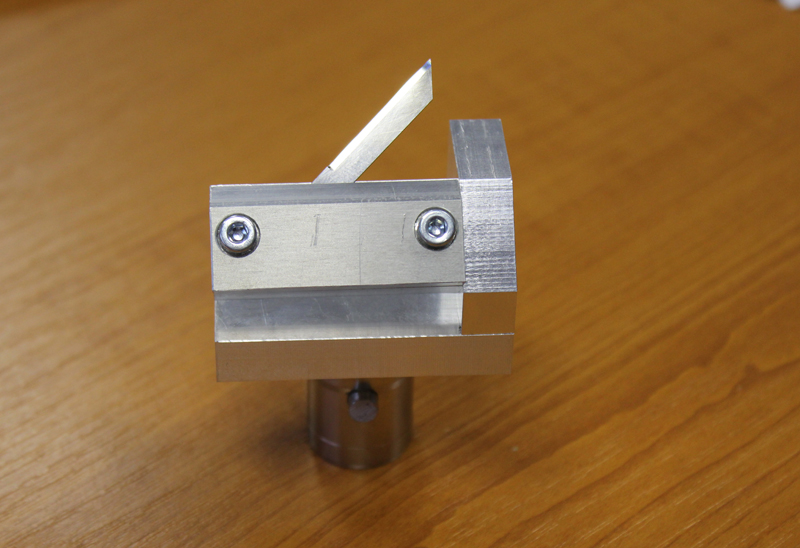

Инструмент V-cut для держателя U1 для резки материалов толщиной до 10 мм.
Режет материалы под углом 45°, используется для вырезания V-образных пазов для последующего сгиба на 90°.
Совместим с прочными твердосплавными ножами. Толщина ножа 0,63 мм

Инструмент V-cut для держателя U1 для резки материалов толщиной до 16 мм.
Режет материалы под углом 45°, используется для вырезания V-образных пазов для последующего сгиба на 90°.
Совместим с прочными твердосплавными ножами. Толщина ножа 1,00 мм

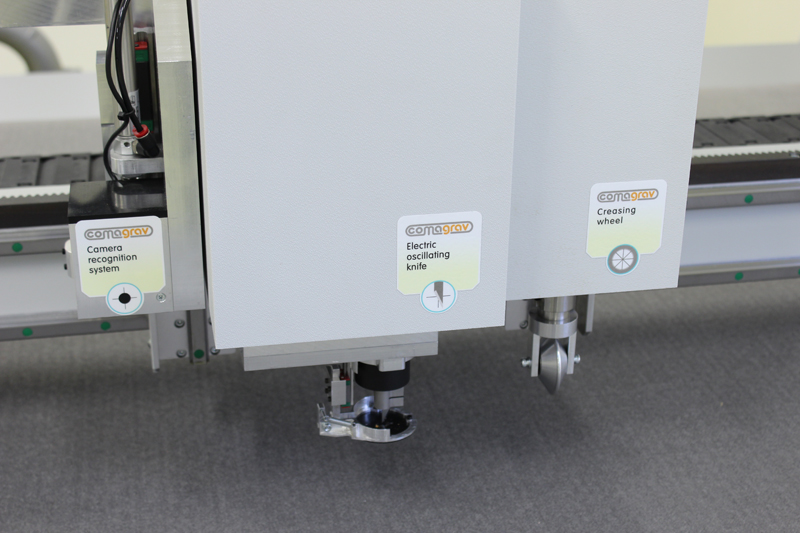

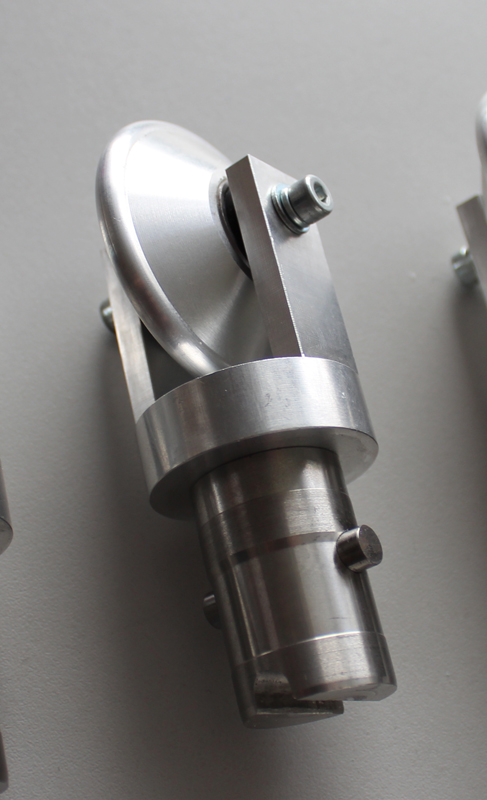

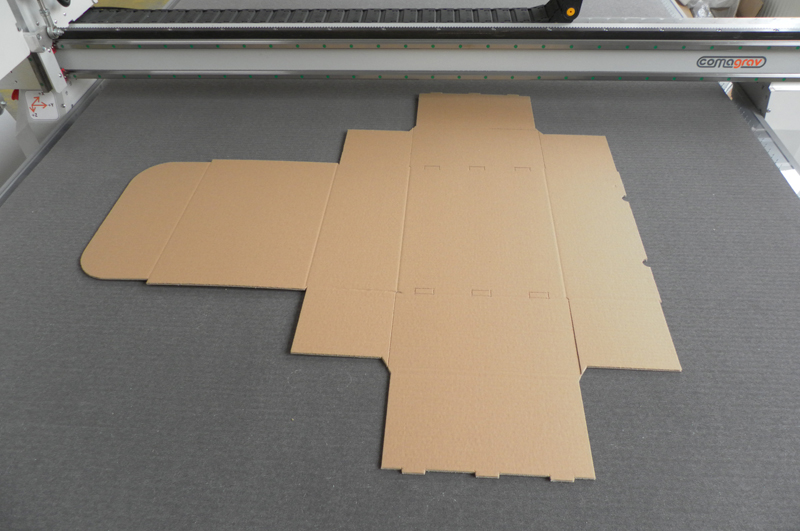

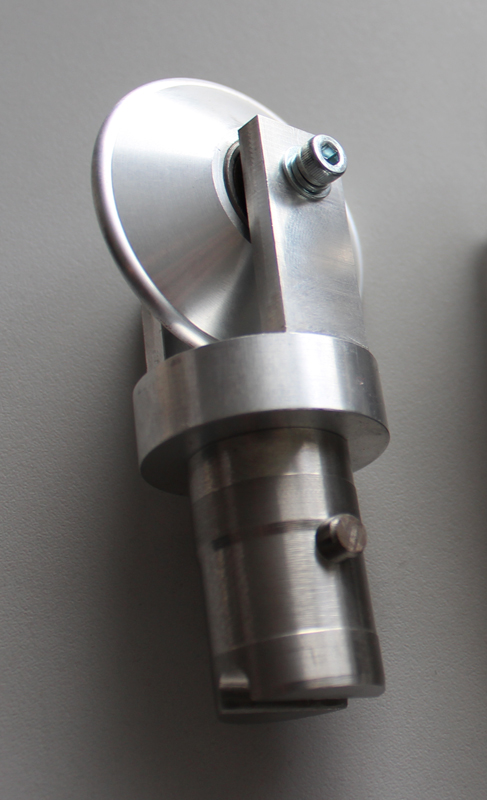

Дисковый биговщик S для держателя U1
для гофрокартона типа F* и E*;
материал - алюминий

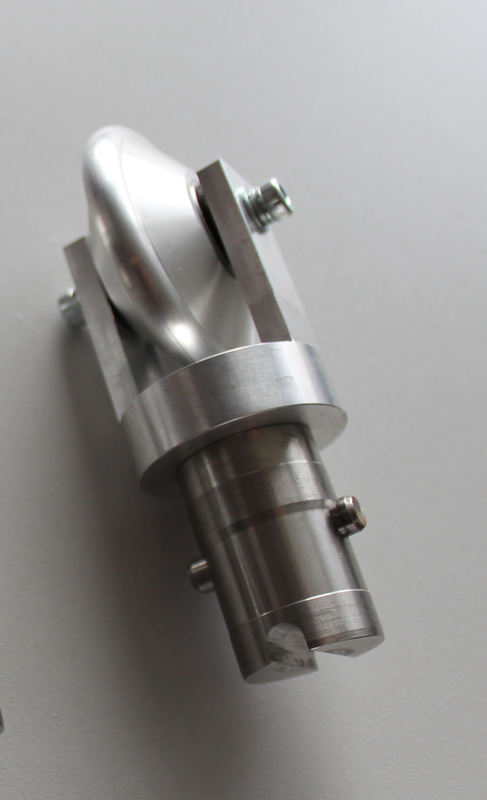

Дисковый биговщик M для держателя U1
для гофрокартона типа B* и BC*;
материал - алюминий

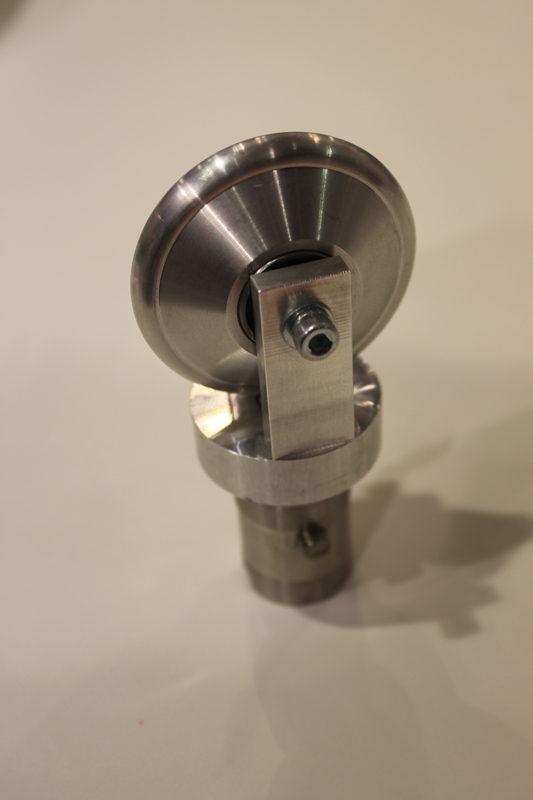

Дисковый биговщик L для держателя U1
для гофрокартона типа C*;
материал - алюминий

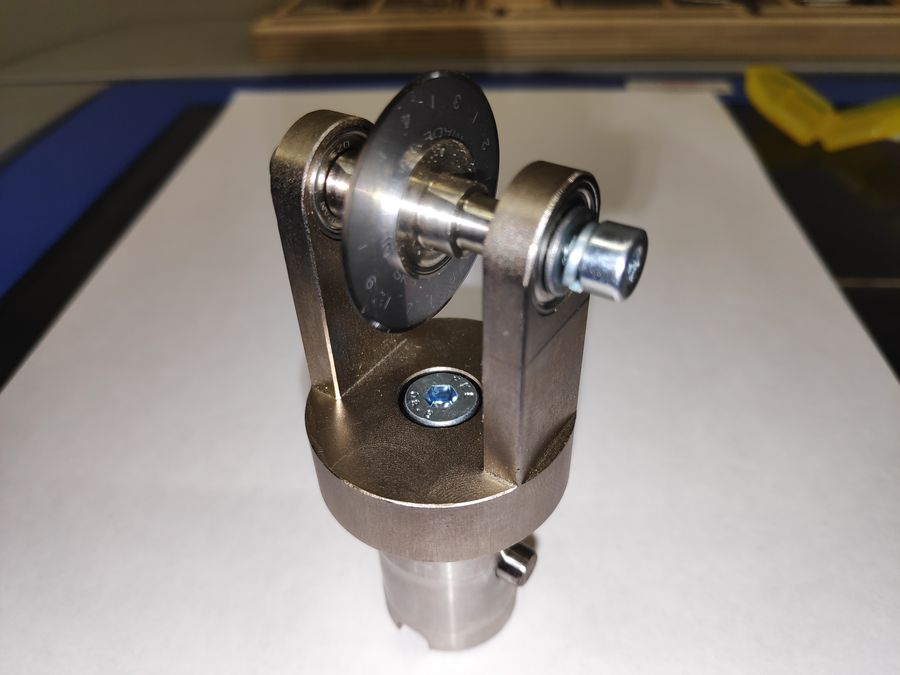

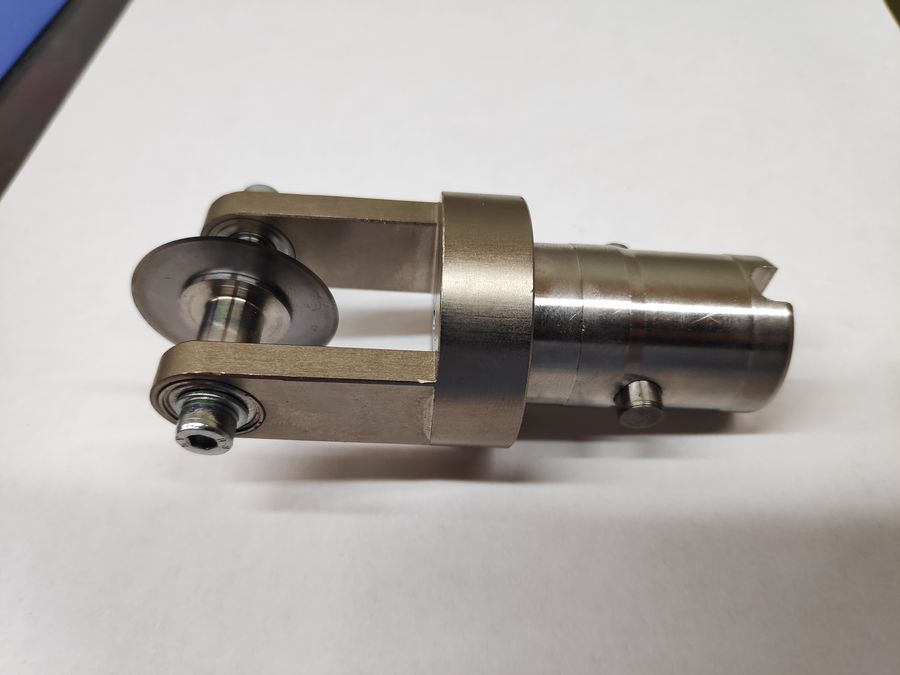

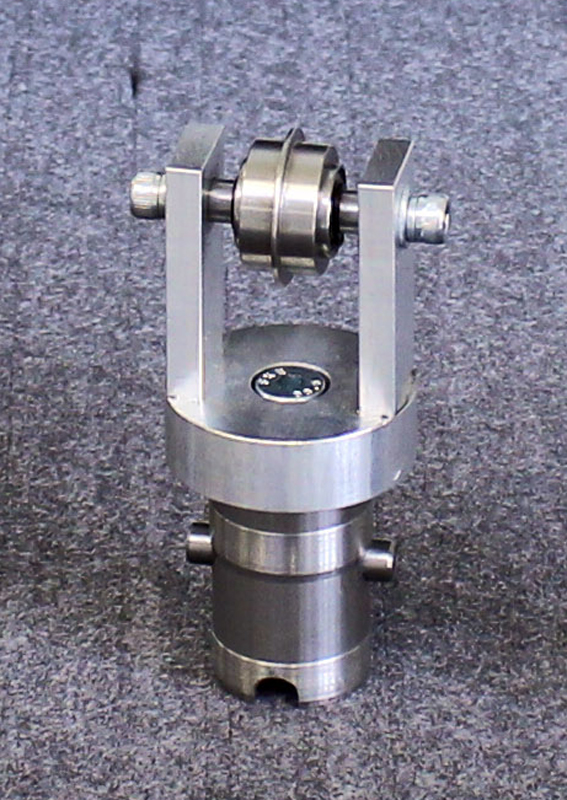

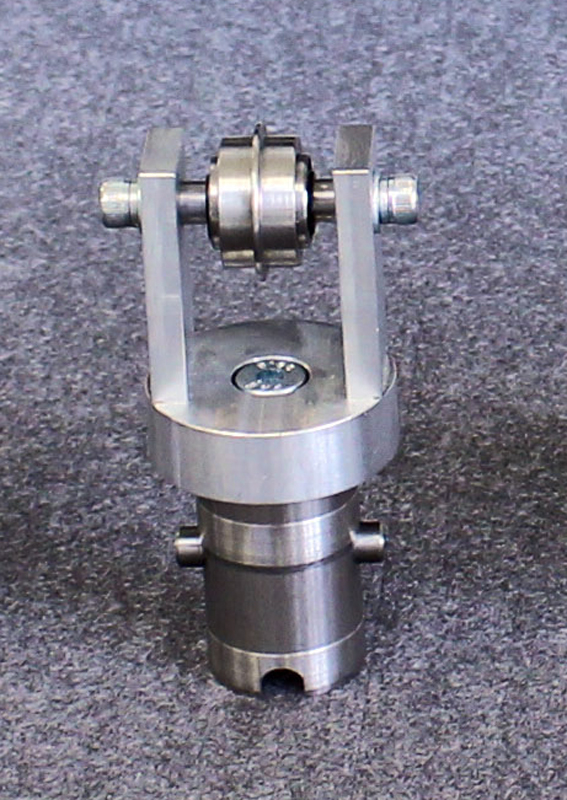

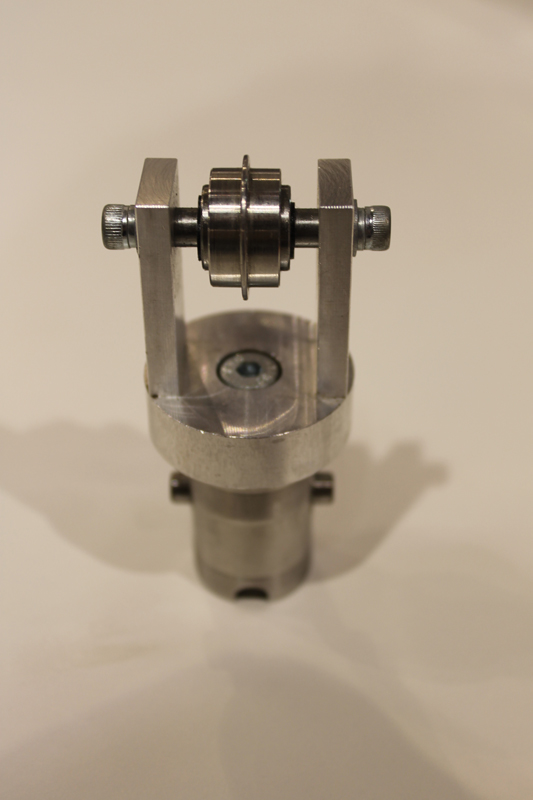

Дисковый биговщик для тонкого картона mini 2pt
материал - нержавеющая сталь

Дисковый биговщик для негофрированного картона mini 3pt
материал - нержавеющая сталь

Дисковый биговщик для негофрированного картона mini 4pt
материал - нержавеющая сталь

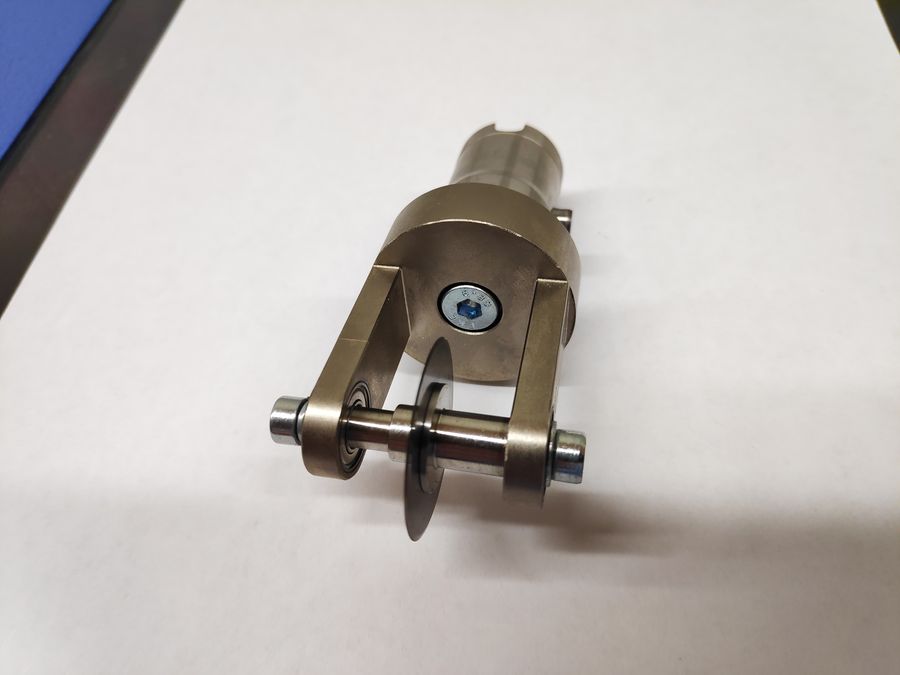

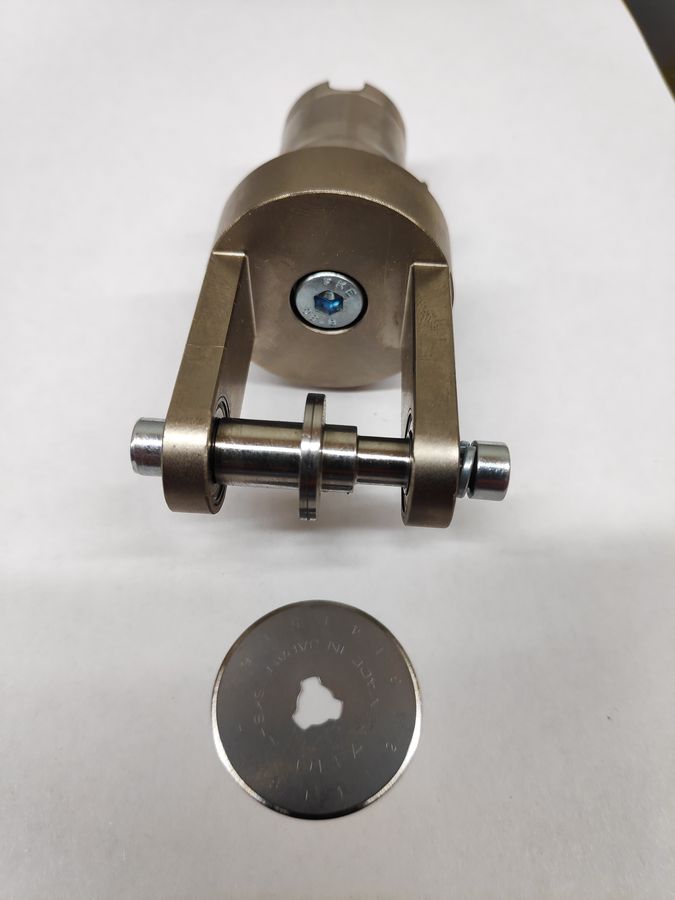

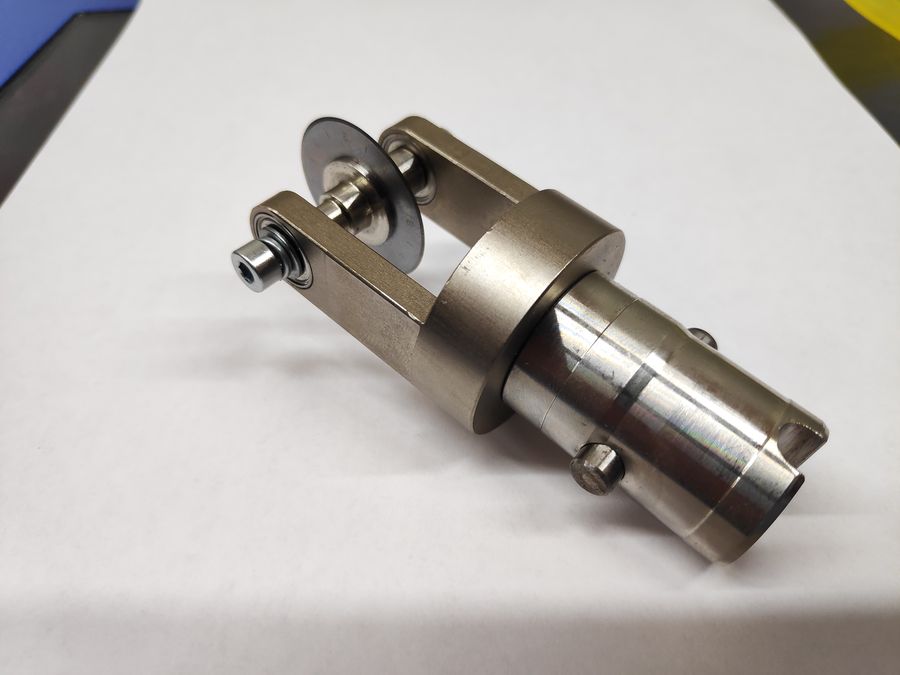

“Пицца” нож для резки тканей препрегов и пр. материалов

*Гофрокартон различают по виду профиля — геометрическим размерам внутренних волн, определяющим геометрические и физические характеристики гофрокартона. Диапазоны размеров высоты и ширины волн группируют по классам, обозначаемым латинскими буквами A, B, C и т. д.

ОбозначениеУсловное обозначениеШирина гофра, ммВысота гофра, мм
FТонкий картон1.9 - 2.60.6 - 0.9
EМикрогофра3.0 - 3.51.0 - 1.8
BТочная гофра5.5 - 6.52.2 - 3.0
CСредняя гофра6.8 - 7.93.1 - 3.9
