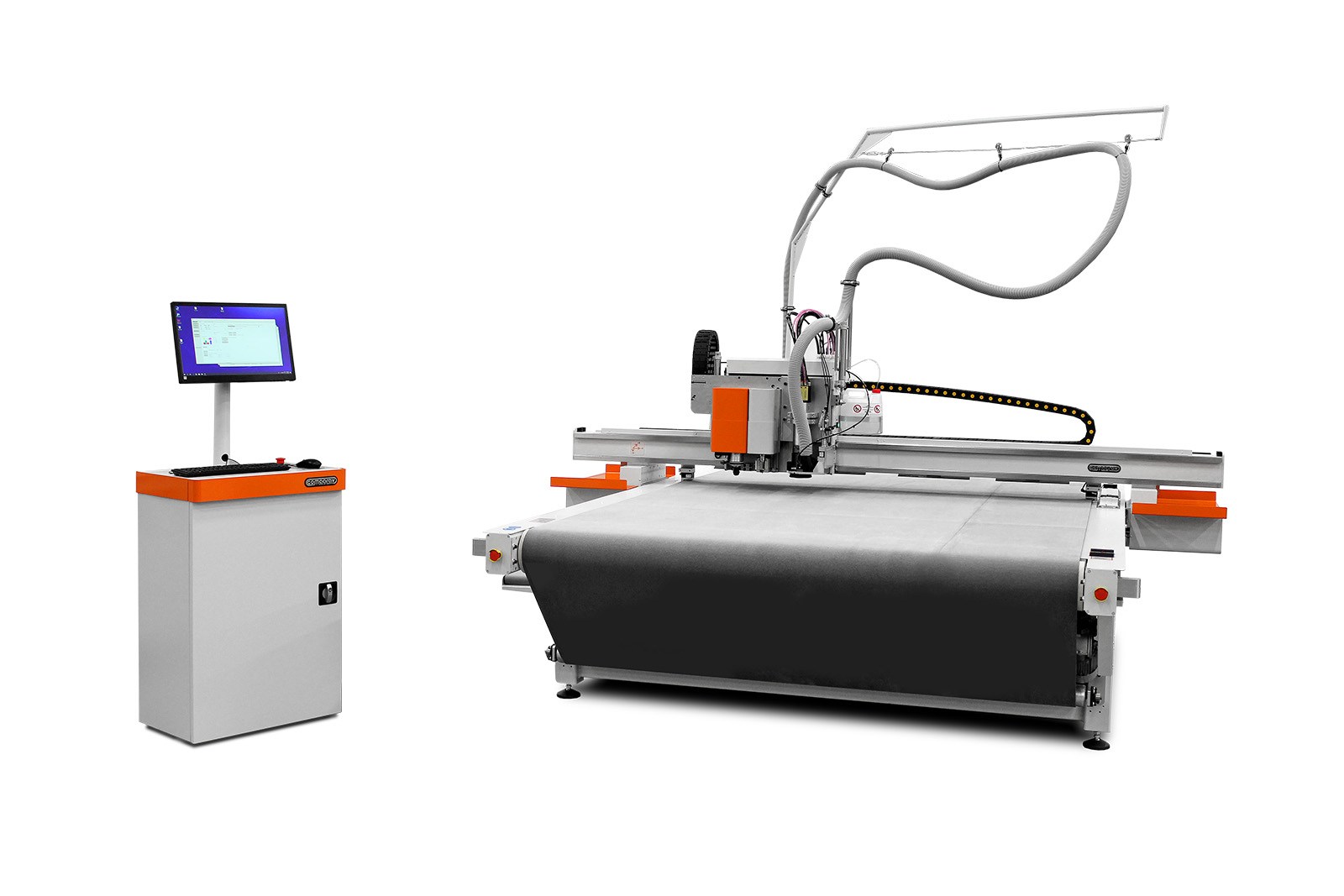

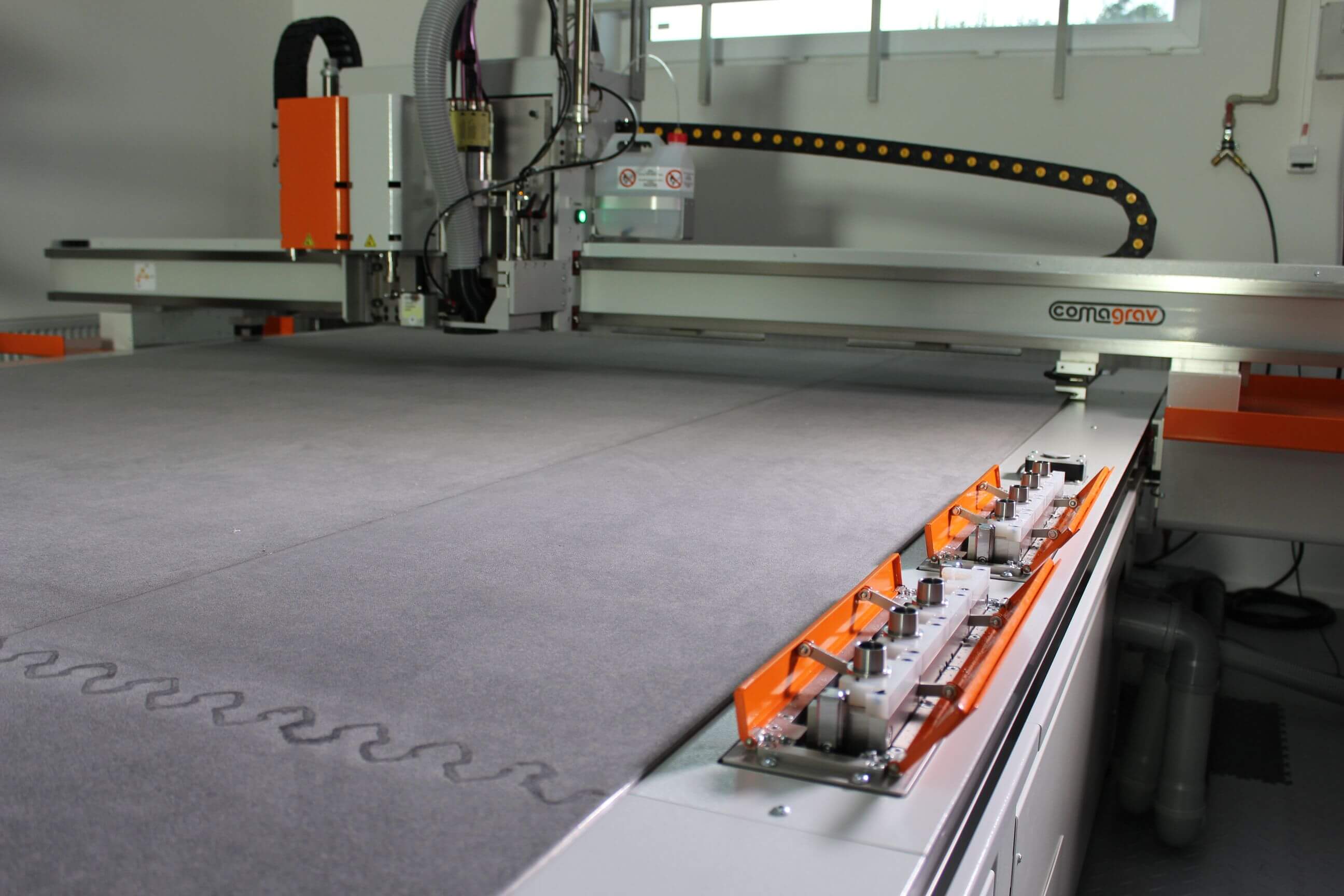

COMAGRAV DIGI CORSA - серия широкоформатных планшетных плоттеров (раскроечных комплексов) с мощными серво двигателями для работы с рулонными и листовыми материалами. DIGI CORSA имеет высокую скорость резки макс. 1150 мм/сек, ускорение 5000 мм/с2, динамику и точность благодаря серво-системе Mitsubishi.

Плоттеры DIGI CORSA поставляются в 2-х вариантах комплектации:

  1. DIGI CORSA с обычными вакуумным столом для работы только с листовыми материалами.

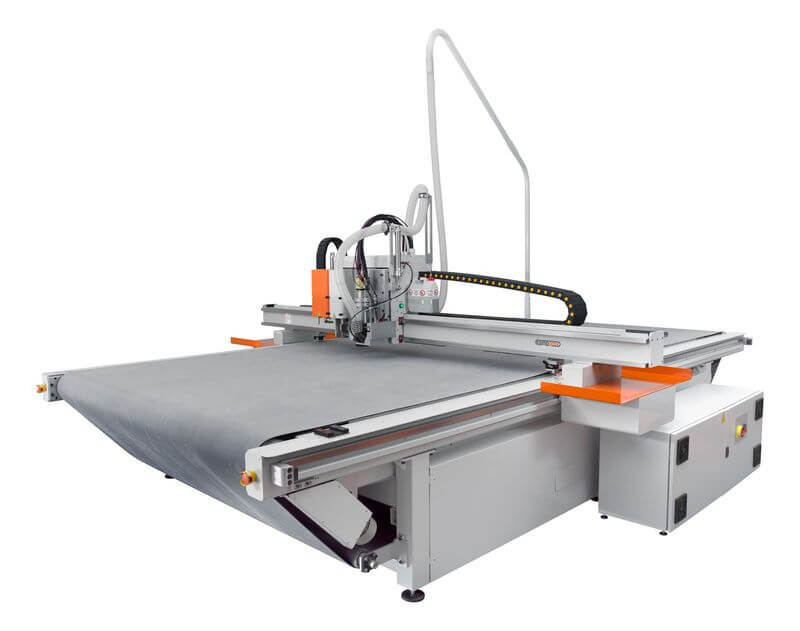

  2. DIGI CORSA RC с конвейером позволяющим работать с рулонными и листовыми материалами;

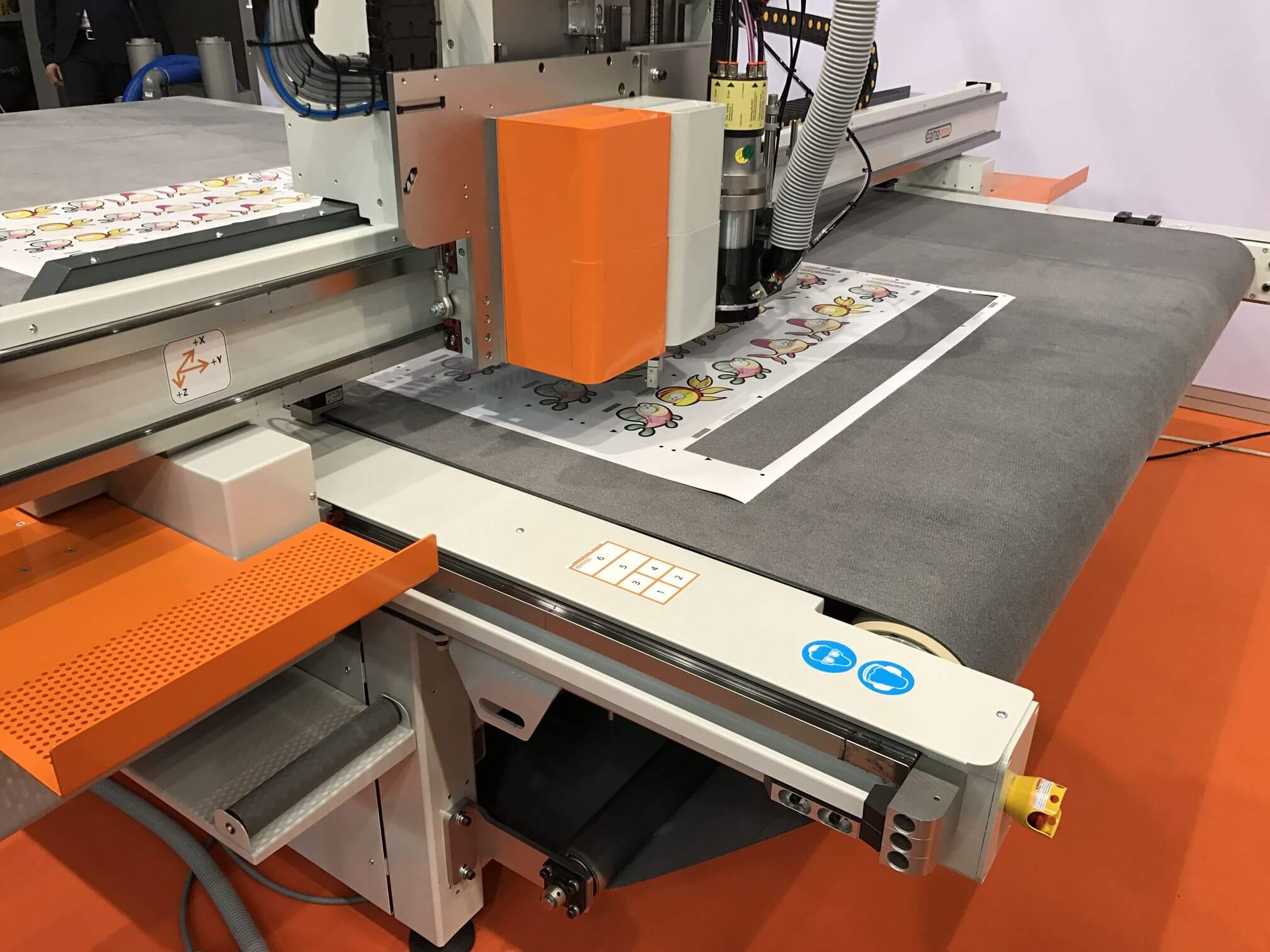

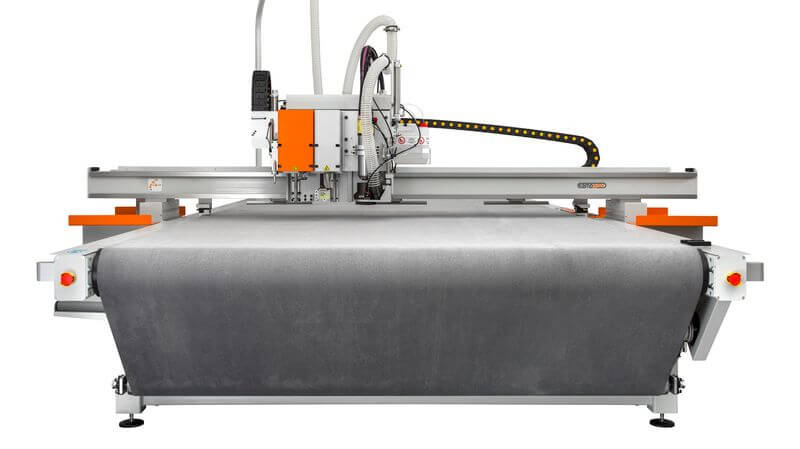

Плоттеры серии DIGI CORSA RC оснащены замкнутым полотном, являющимся одновременно подложкой для резки и средством протяжки материала с рулона. Специальные прижимы фиксируют материал и отматывают с рулона, расположенного на подставке с валами с фронтальной стороны плоттера.


Отличительные особенности серии DIGI CORSA от DIGI:


В стандартной комплектации DIGI CORSA:

DIGI CORSA RC помимо вышеперечисленного оснащен механизмами подачи с рулона:

Модельный ряд:

Отличия DIGI CORSA от других серий плоттеров DIGI:

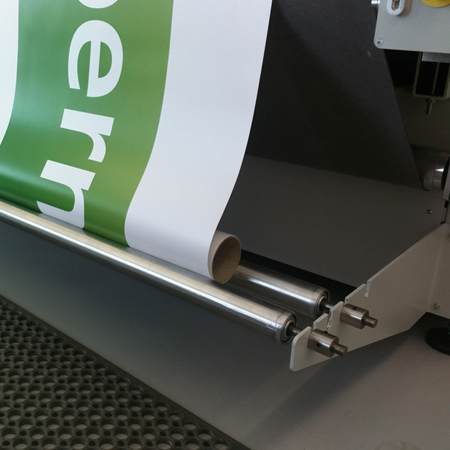

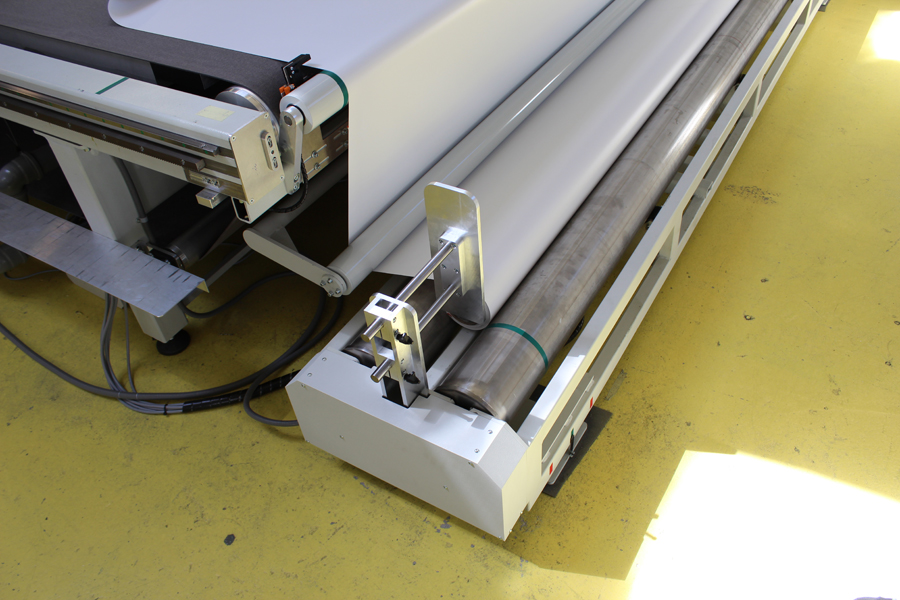

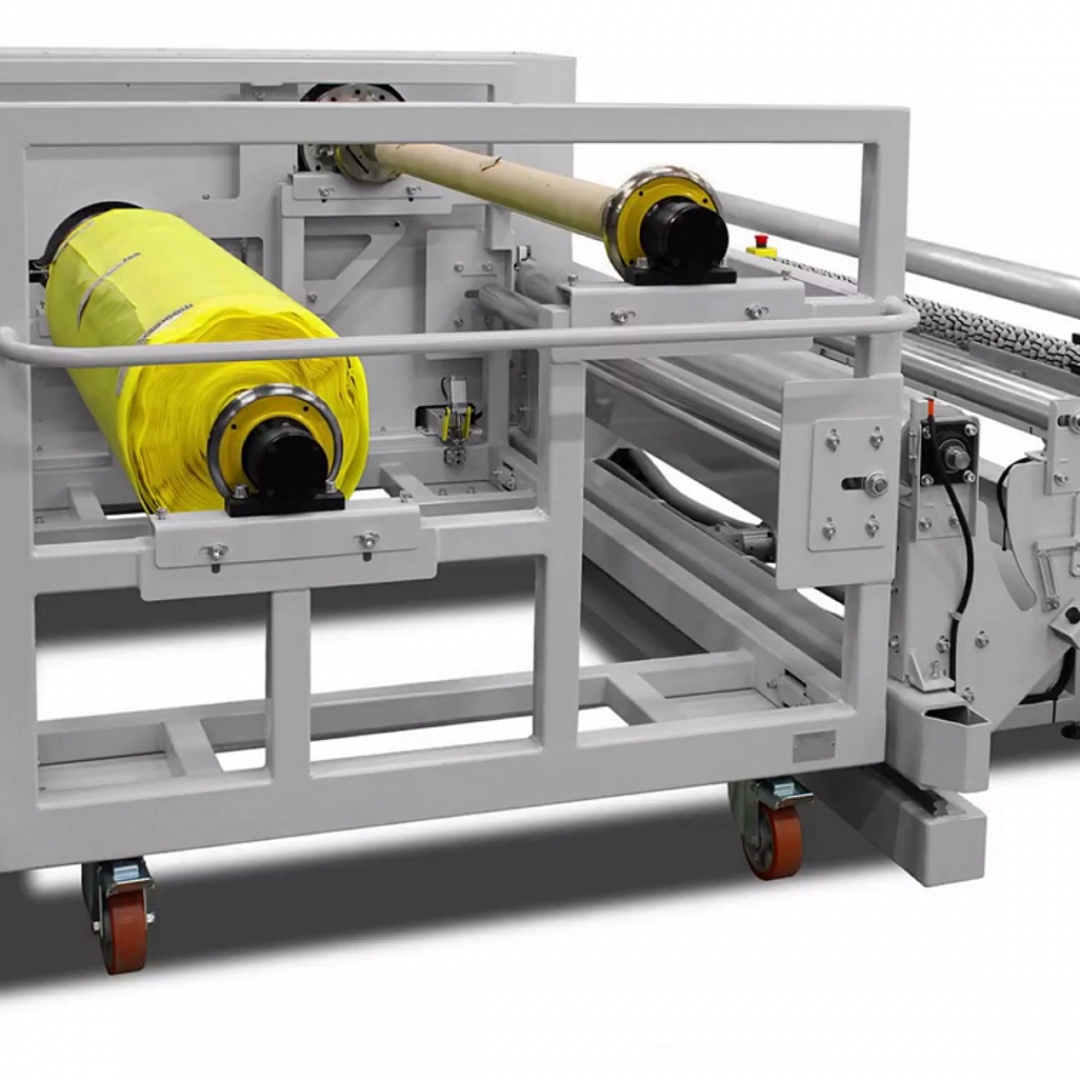

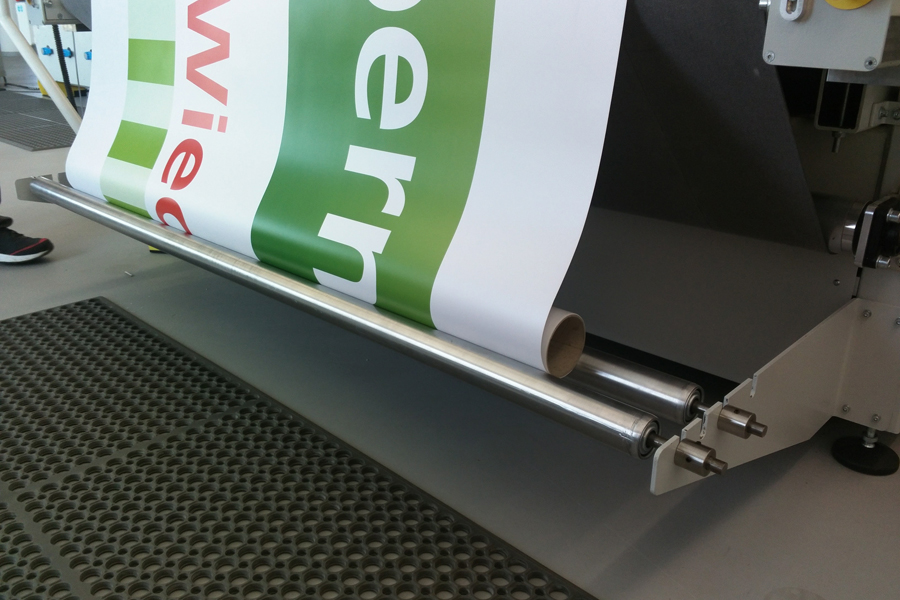

Фронтальная подставка под рулон из двух валов
в стандартной комплектации плоттера DIGI CORSA

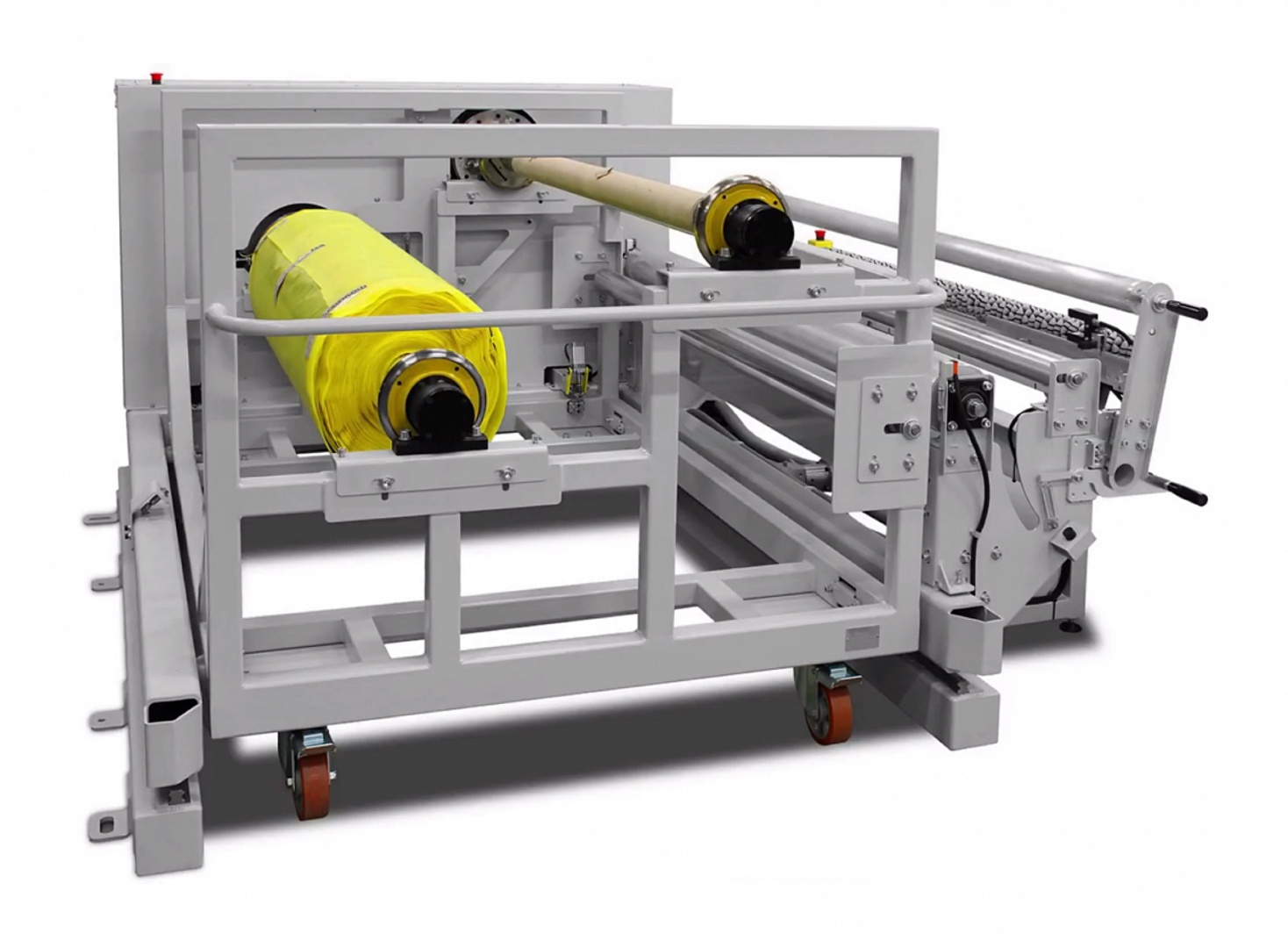

Моторизованная система подачи материала
с возможностью контроля силы натяжения
позволяет эффективно работать с рулонами шириной
до 2000 мм и весом до 1 тонны (опция)

Применение

Плоттеры DIGI CORSA - мощнейший инструмент для высокоточного и производительного раскроя огромного спектра материалов, применяемый в различных областях.

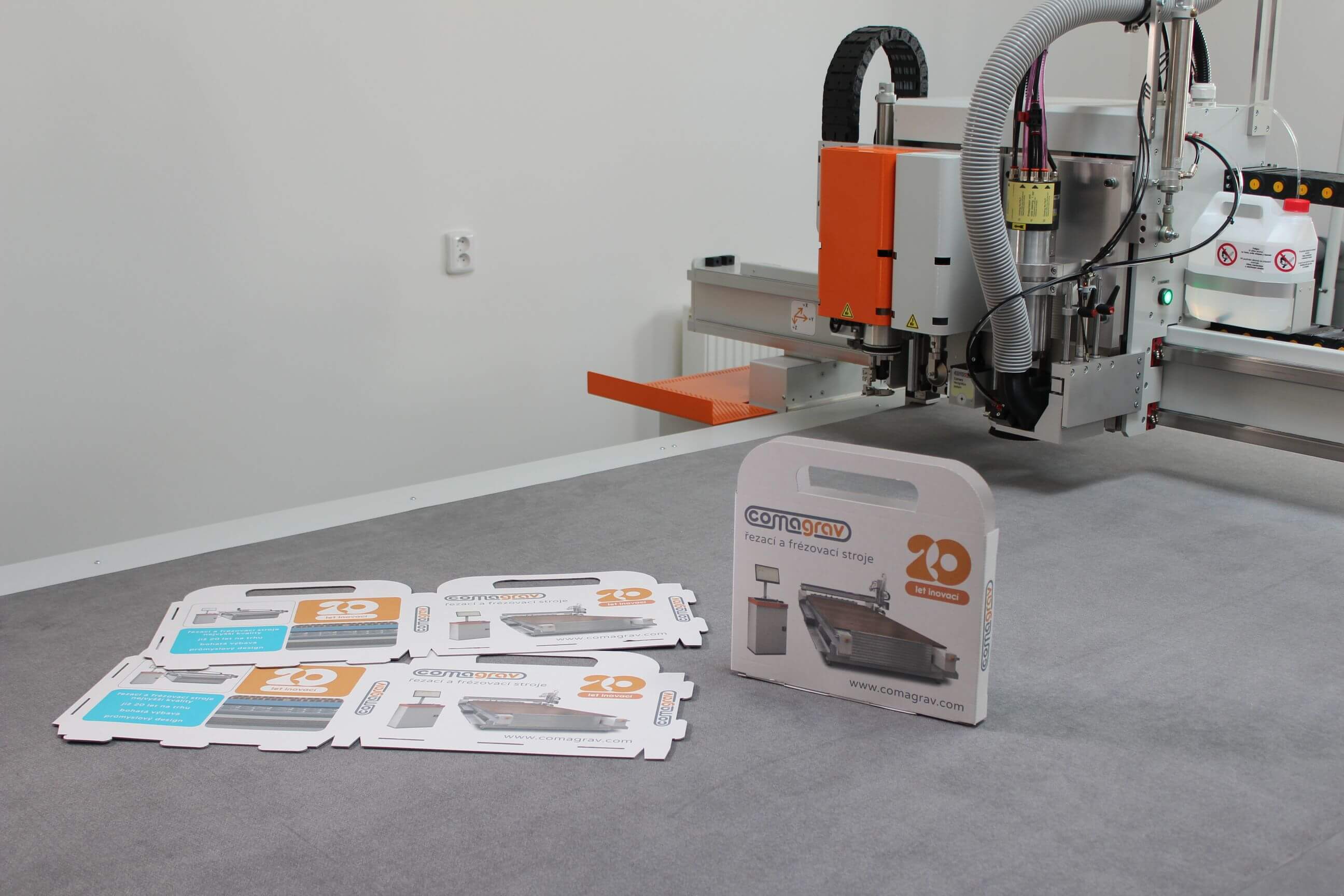

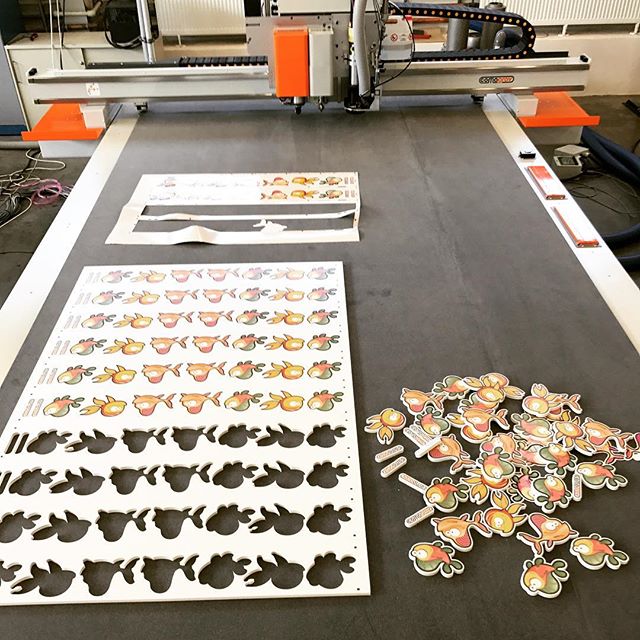

Плоттеры DIGI CORSA оснащаются осциллирующими тангенциальными режущими головами для точной и быстрой резки резины, паронита, силикона и пр. прокладочных материалов, также резки и биговки гофрокартона и сотового картона для создания моделей или мелкосерийного производства коробок и прочей упаковки, а также промо-стоек, стендов, оформления выставок, торговых точек и т.д.

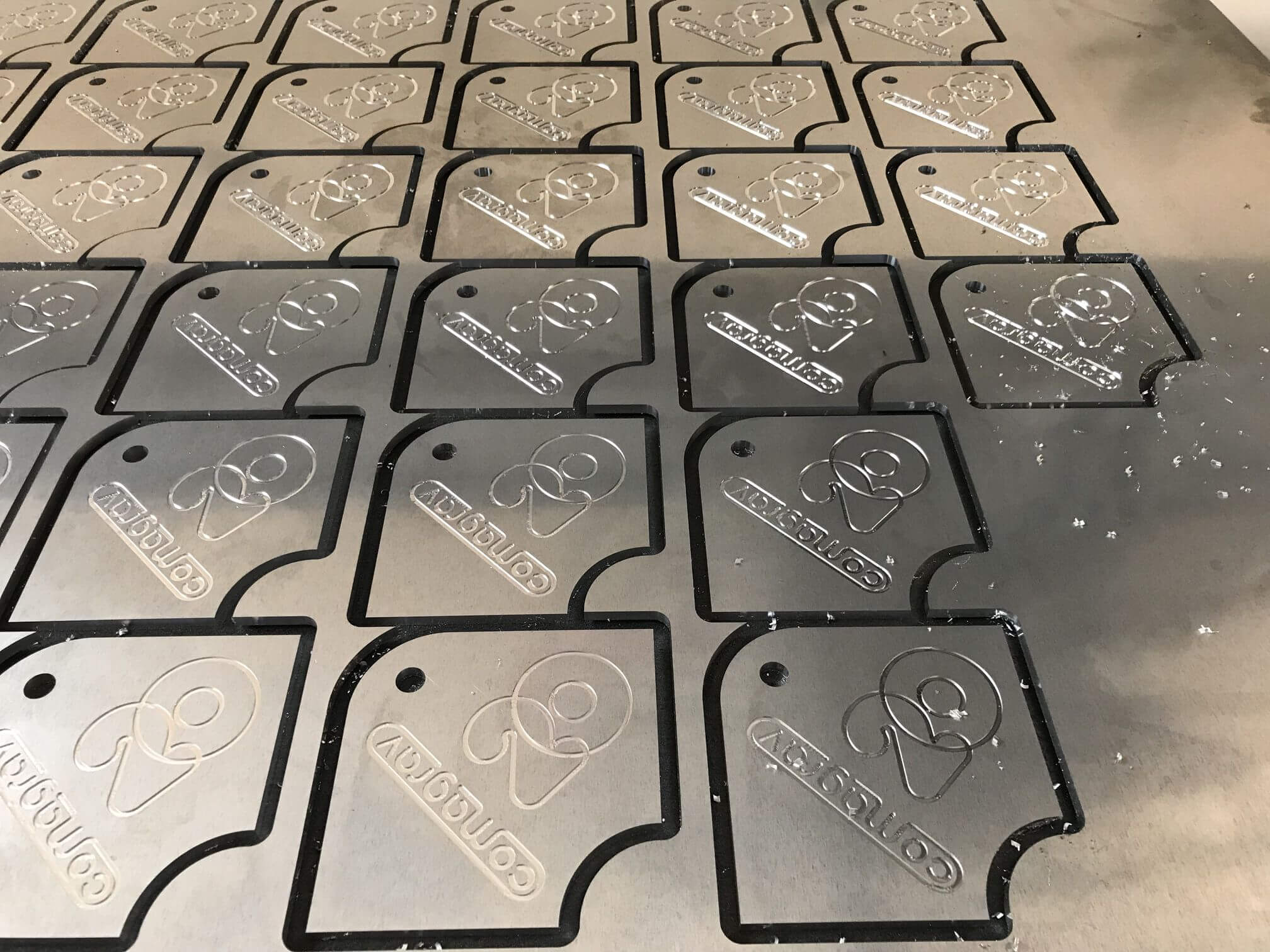

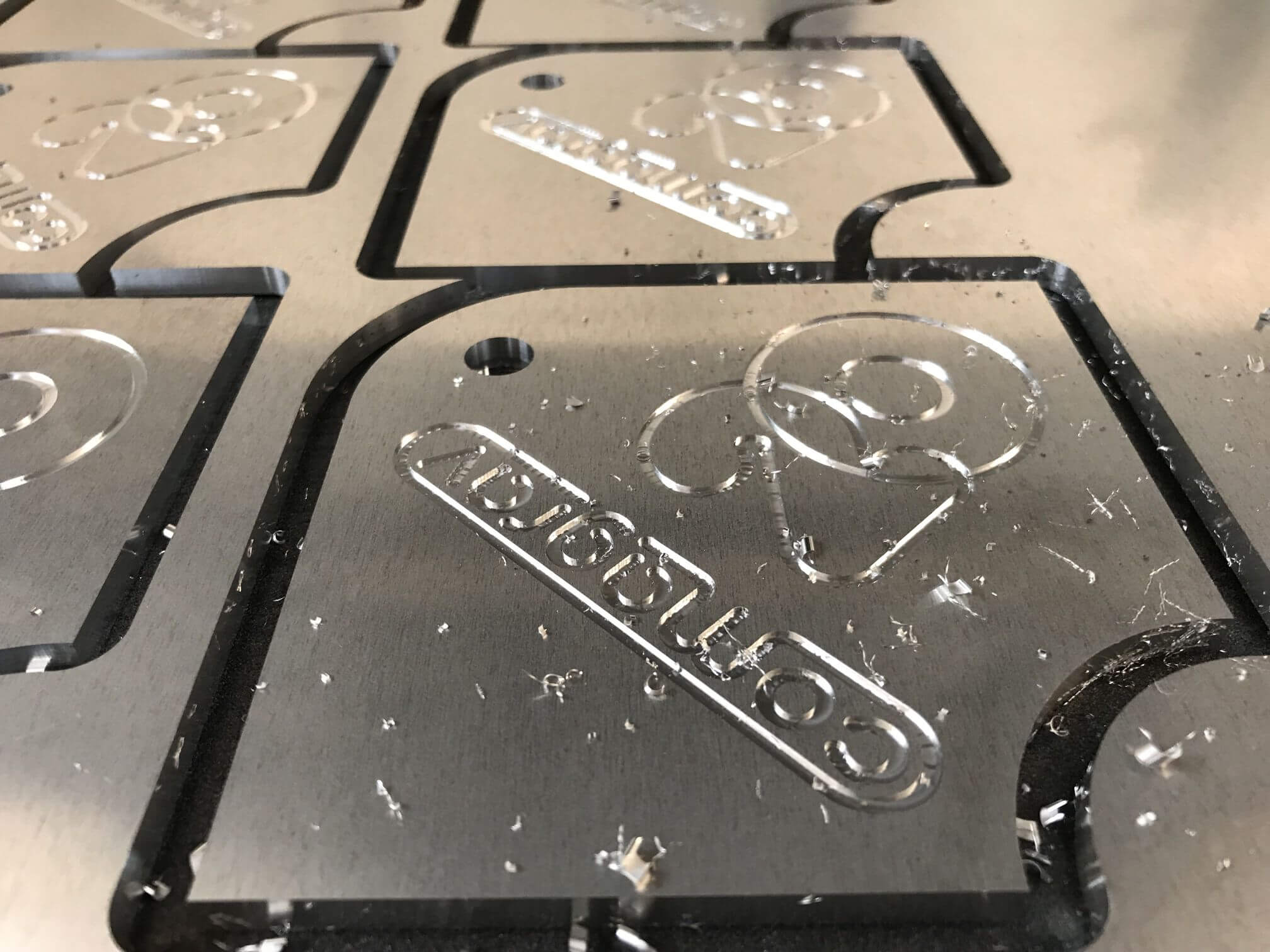

Одновременно плоттер может быть оборудован тангенциальным многофункциональным инструментом с широким спектром возможностей - от резки тонкого самоклеющегося винила (ножом Kiss-cut), разнообразных материалов (ножом V-cut) до биговки материалов различной толщины. Дополнительно можно установить шпиндель, который позволит резать более плотные материалы, с которыми не справятся ножи (оргстекло, пластики, фанера, алюминий и пр).

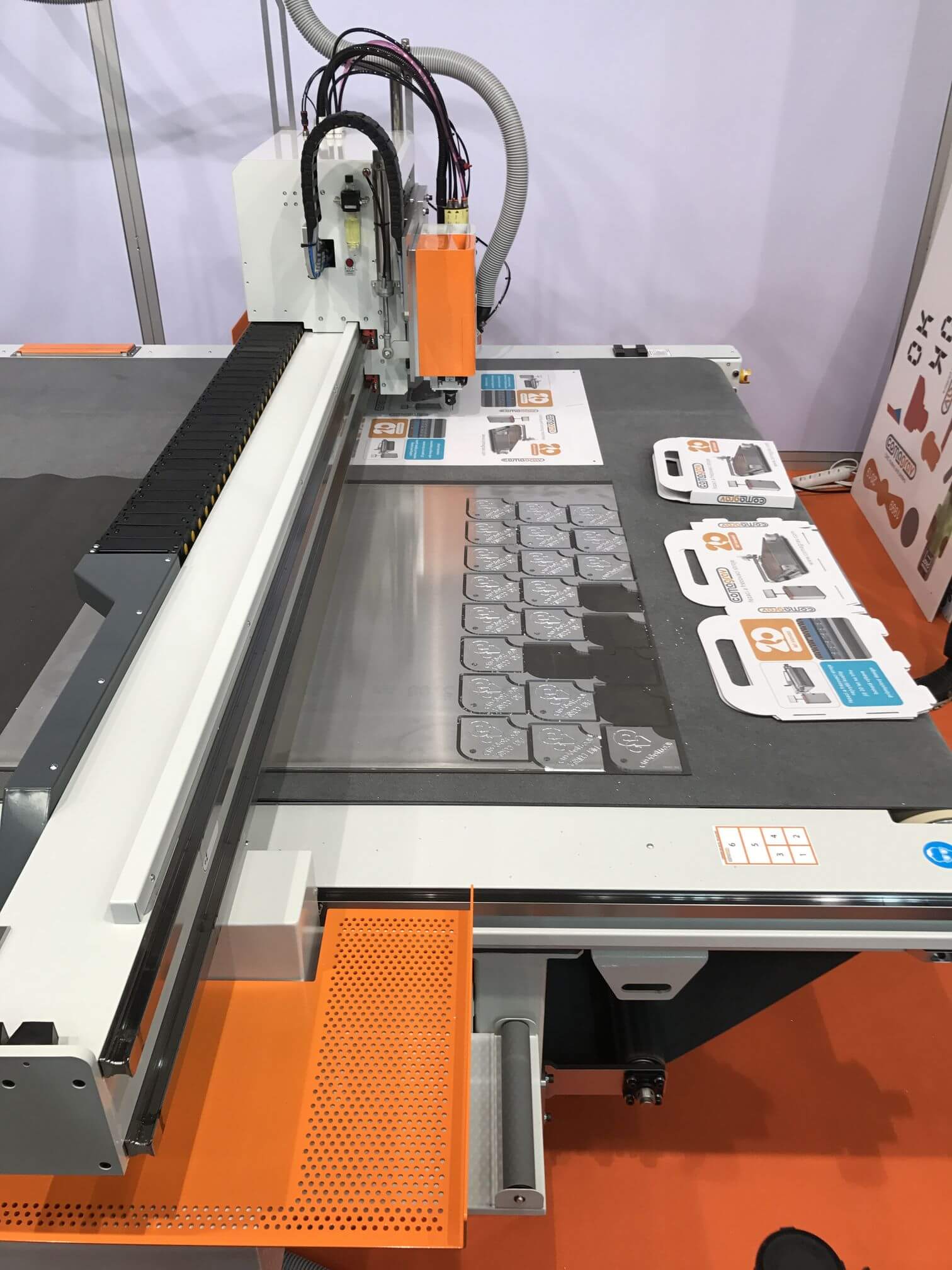

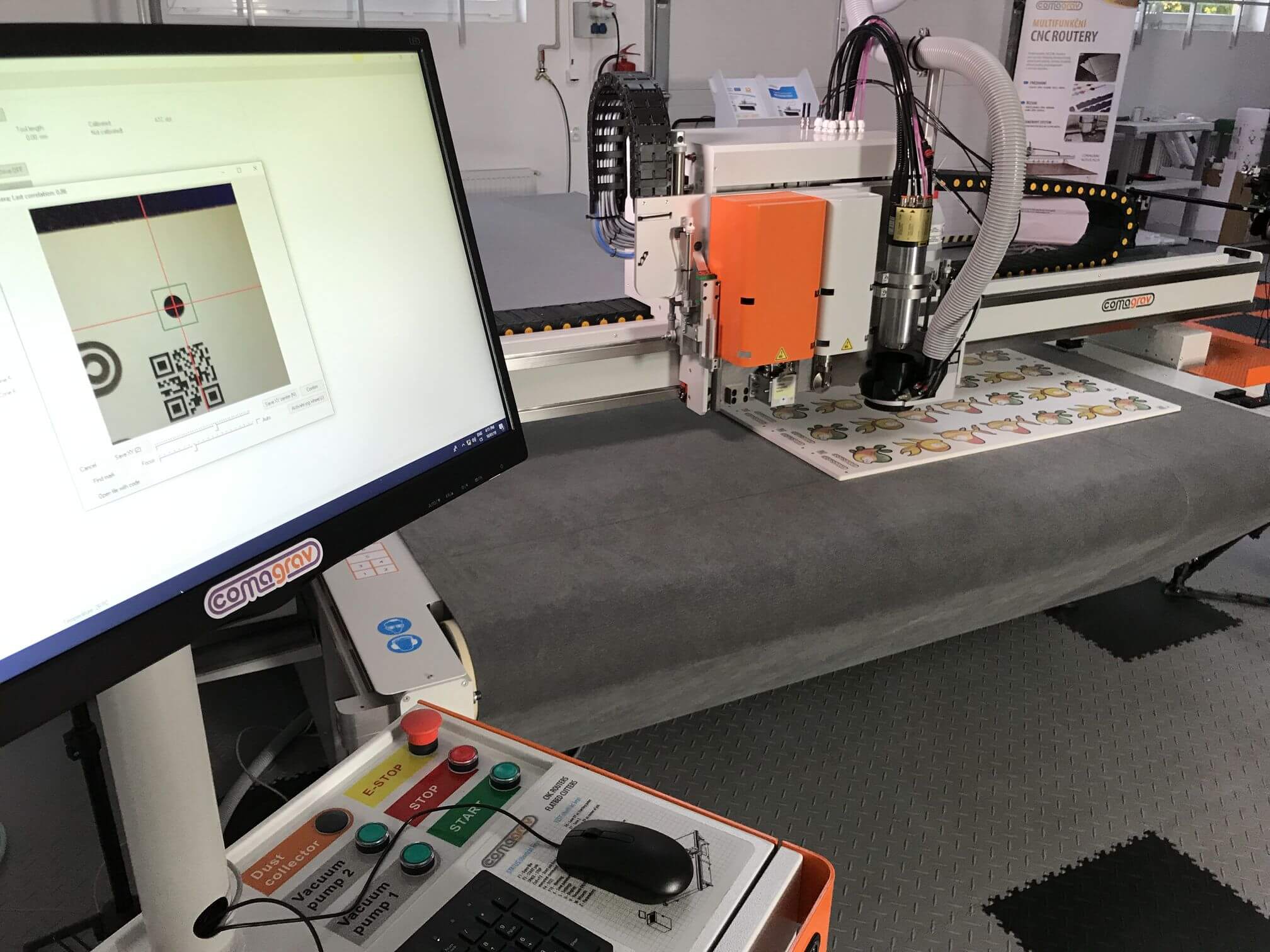

Стандартно все плоттеры COMAGRAV DIGI оснащены системой видеорегистрации меток для резки по напечатанному. Система посредством видеокамеры считывает метки напечатанные вместе с изображением, которое нужно вырезать по заданному контуру и безошибочно позиционирует плоттер для точной вырезки напечатанного изображения.

Благодаря возможности рулонной подачи плоттеры серии DIGI CORSA RC широко востребованы для резки тентовых материалов, технических и пр. тканей, ПВХ и другой пленки в том числе для производства натяжных потолков. Опциональная моторизованная подставка под рулон позволяет работать с рулонными материалами до 3200 мм шириной и весом до 1000 кг.

Модули

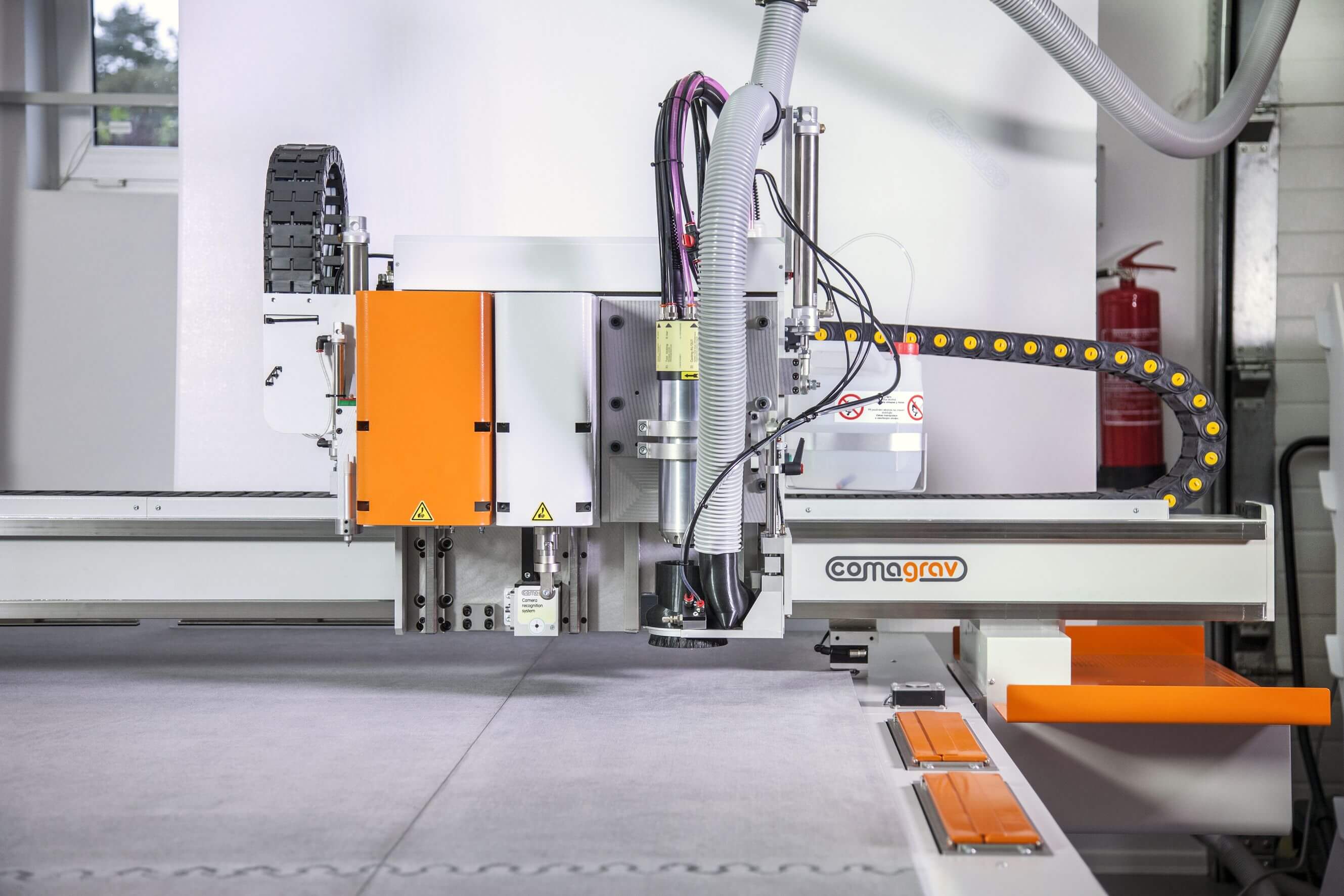

Широкоформатные мощные планшетные плоттеры с серво-двигателями Mistubishi, с зубчато реечным приводом и планетарной коробкой передач – надежный и производительный инструмент для Вашего производства.

Широкий спектр модулей и опций делает плоттеры COMAGRAV мультифункциональными станками с огромным спектром применения.

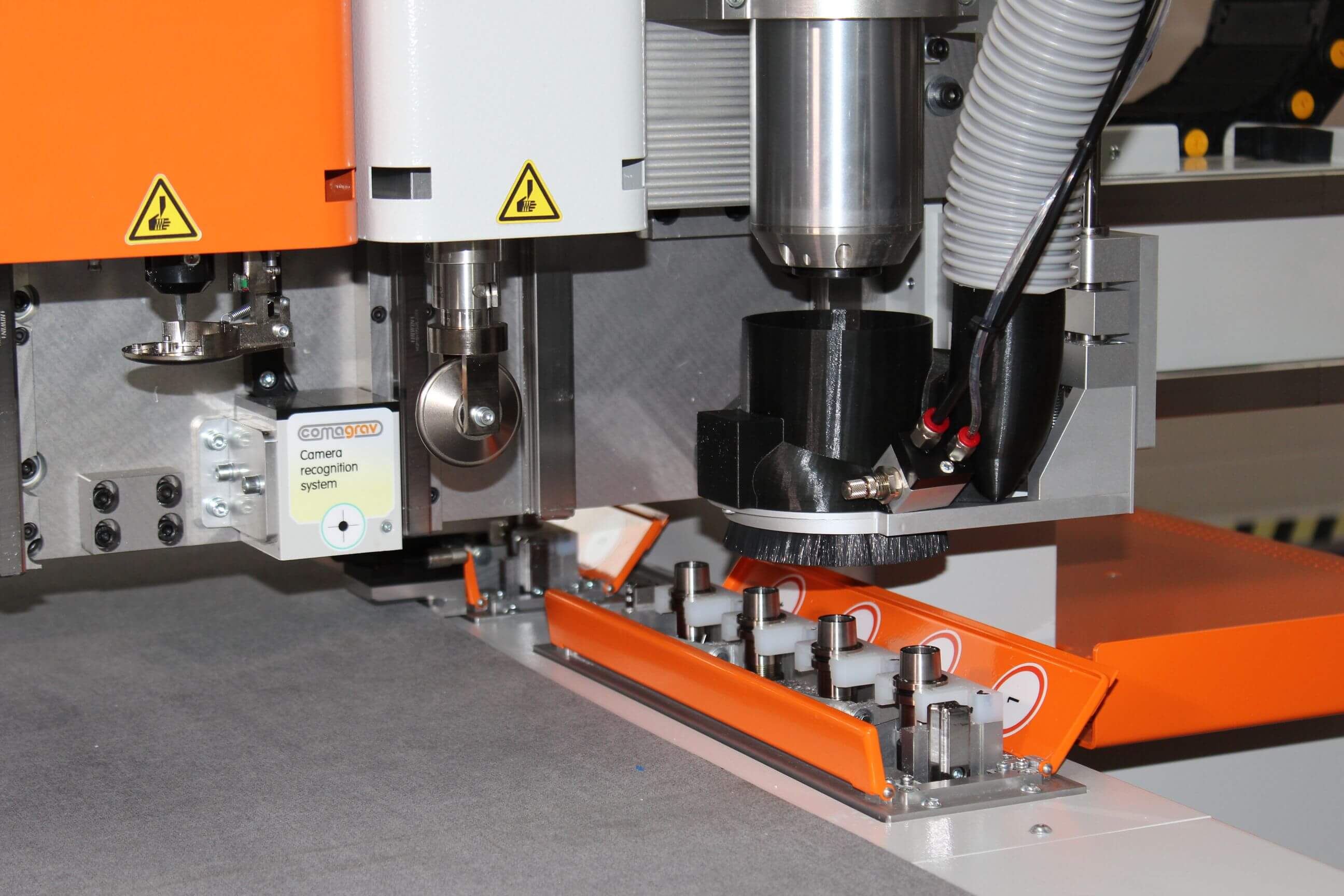

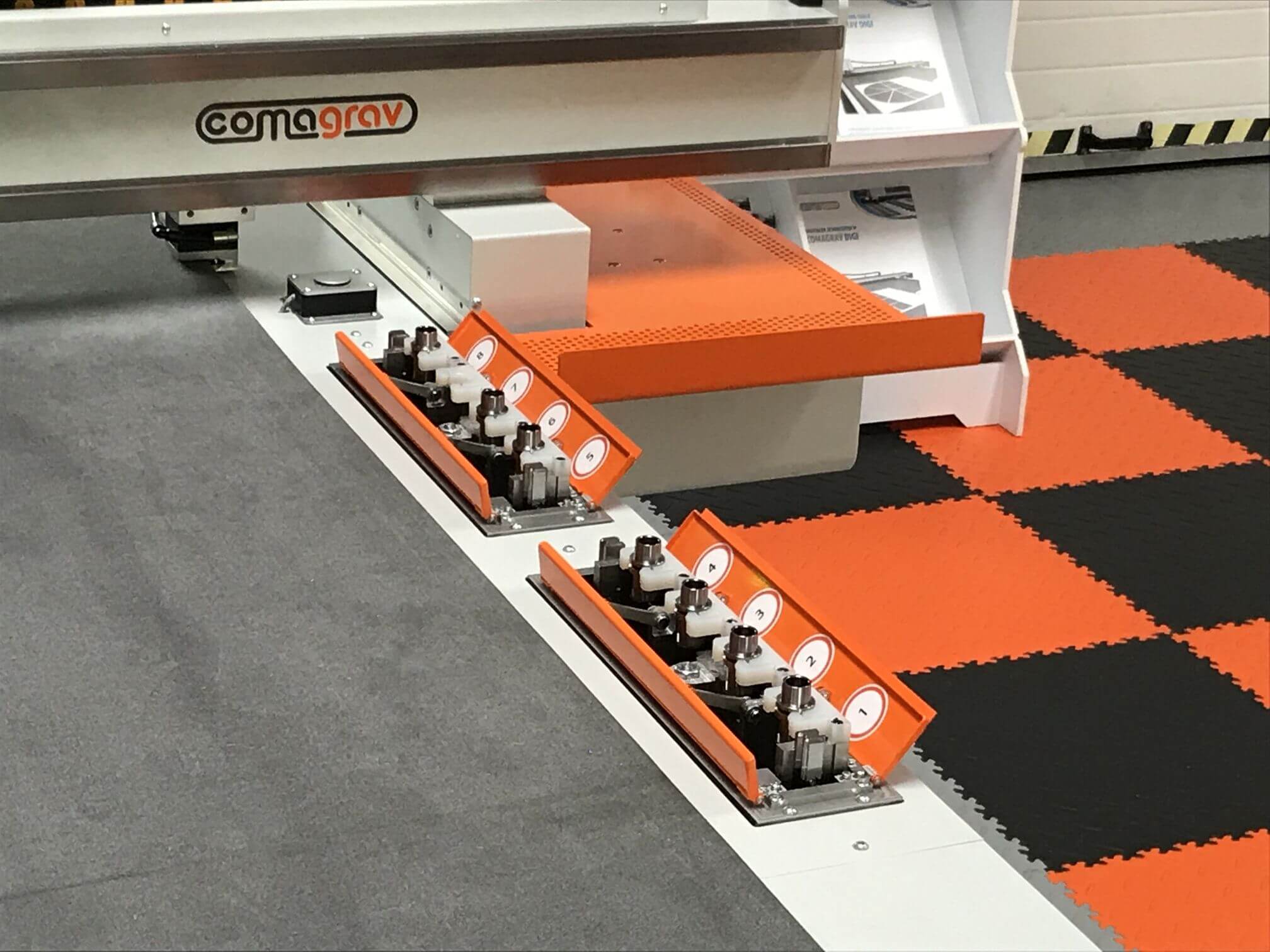

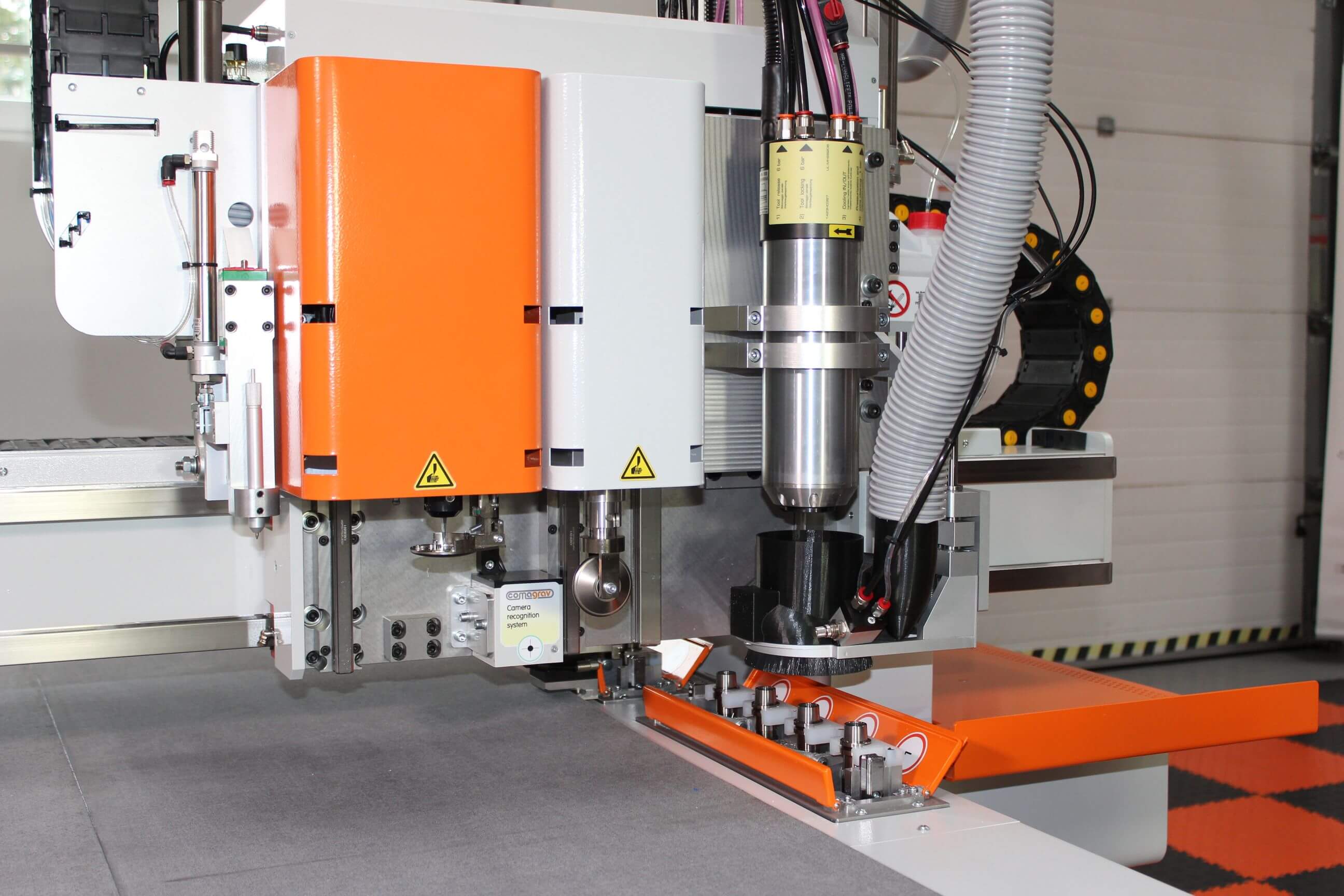

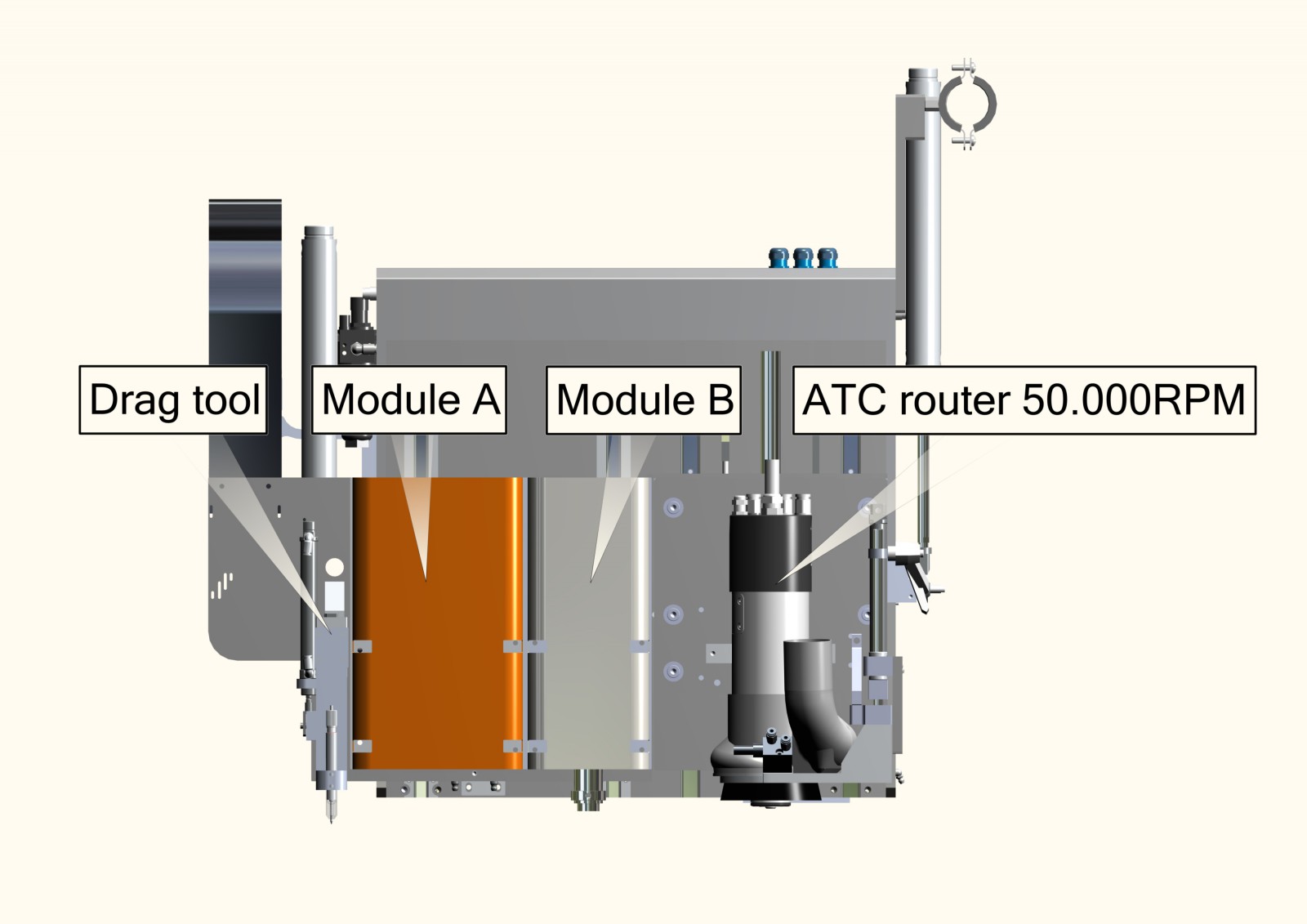

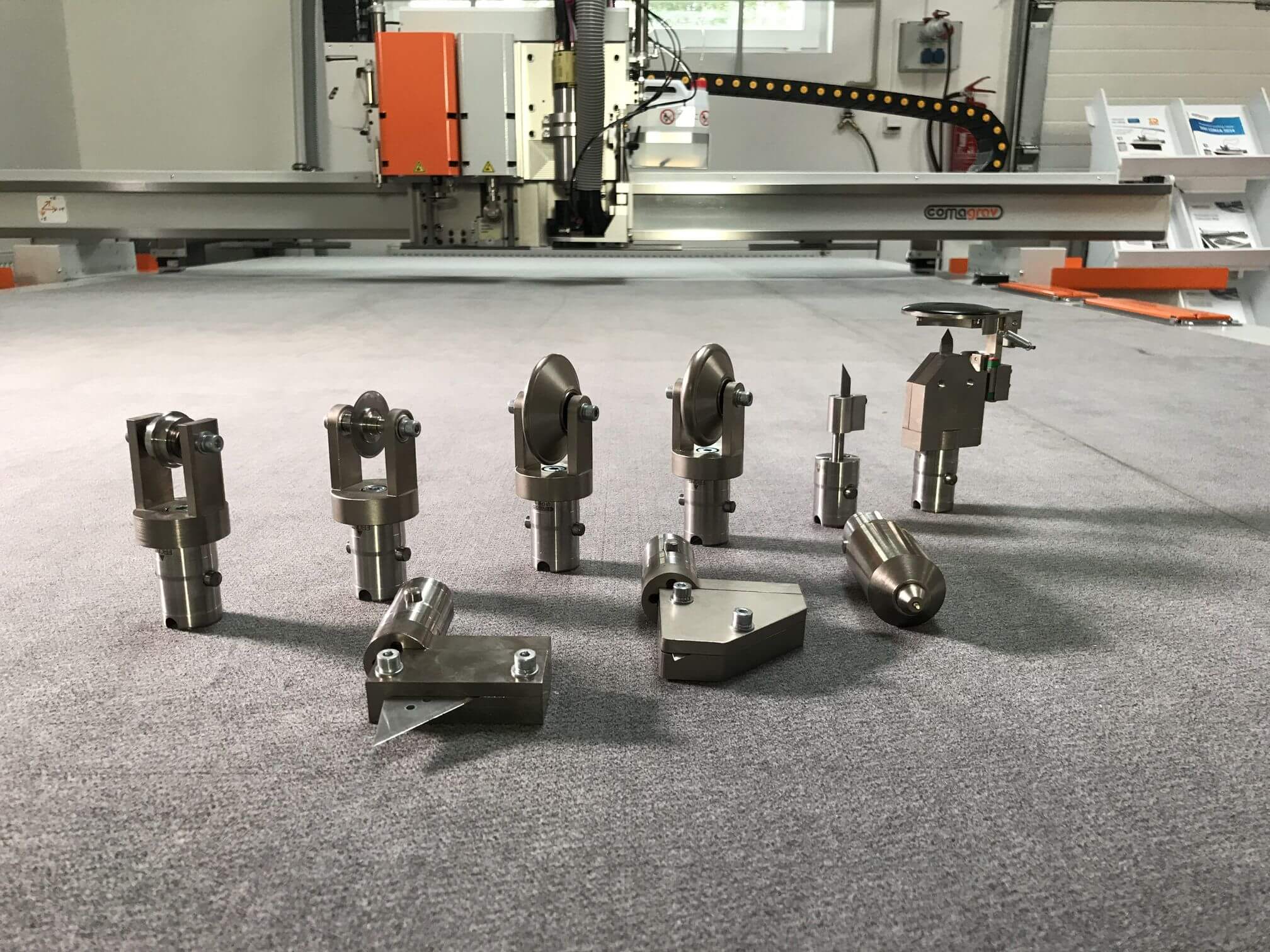

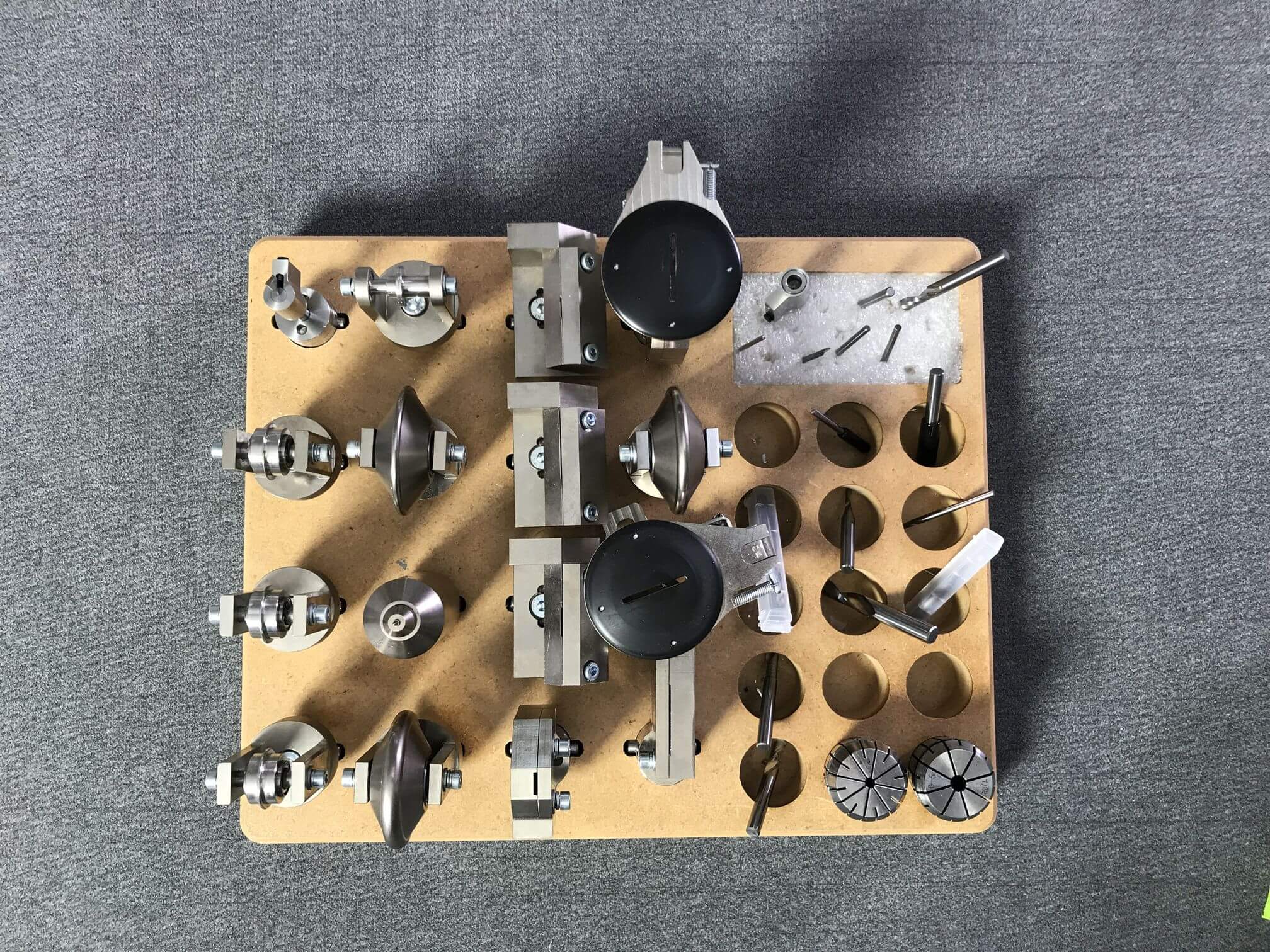

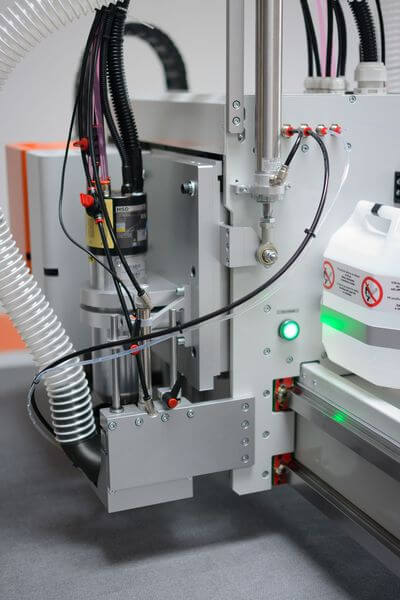

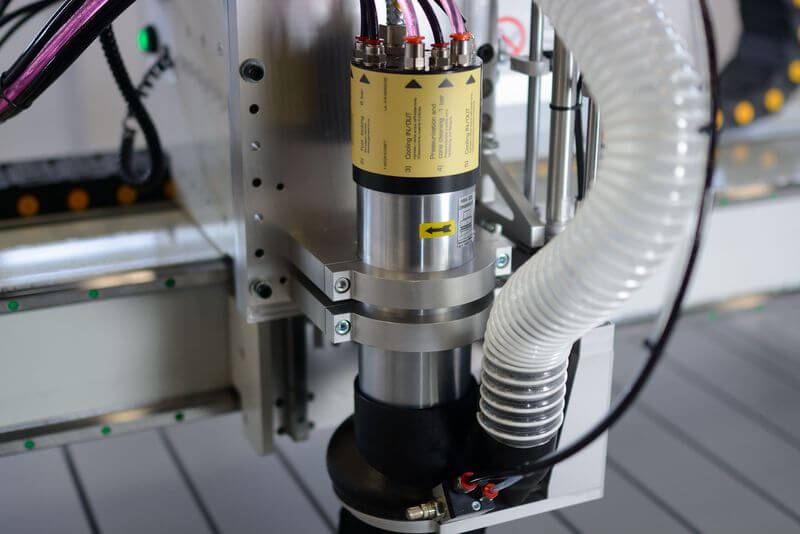

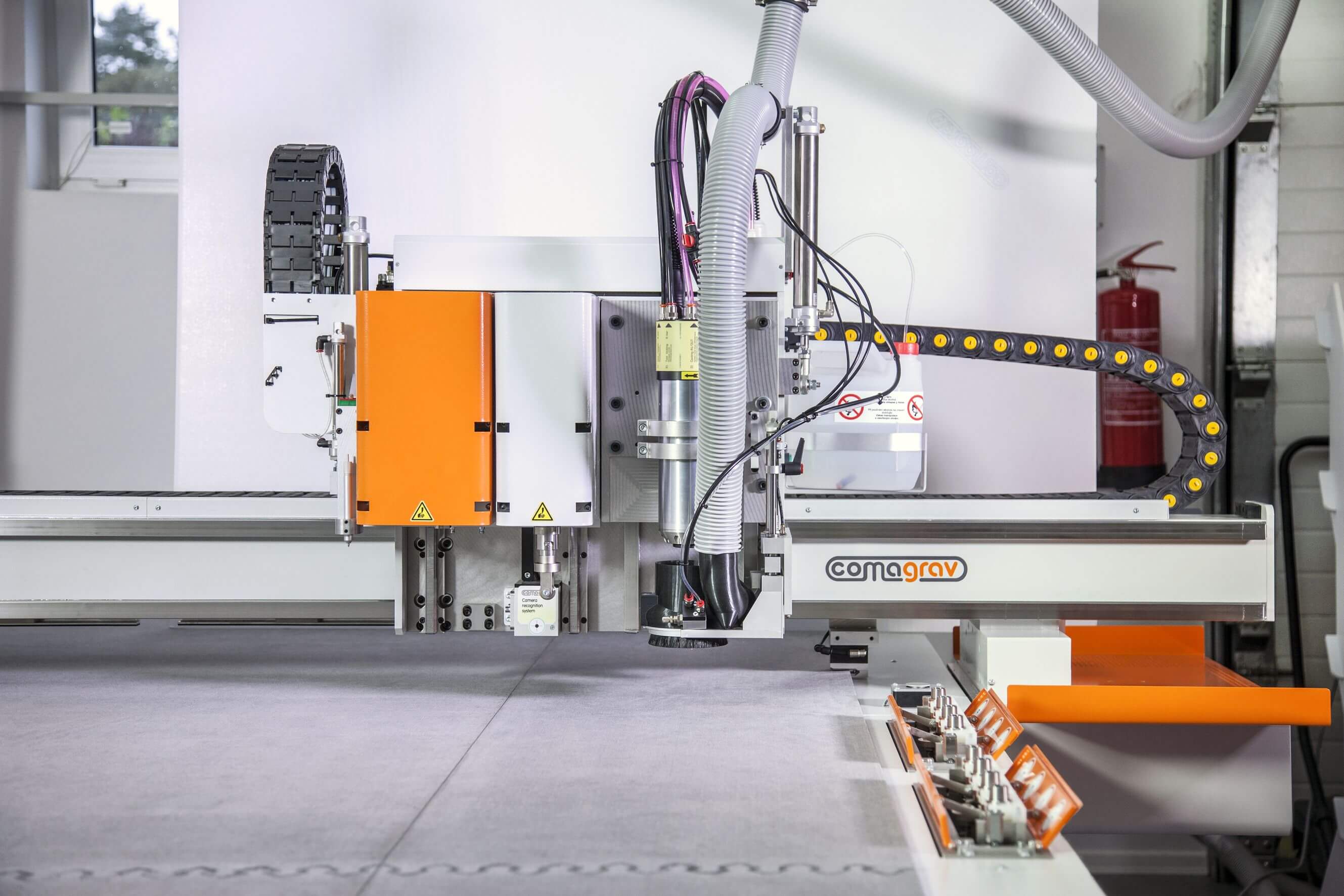

Основными являются 2 осциллирующих тангенциальных модуля электрического и пневматического типа, а также неосциллирующий тангенциальный модуль с большим спектром сменных инструментов от биговщиков до ножей различного типа. Дополняют картину моторизованные диски для резки текстиля и шпиндели на выбор 730 и 2000 Вт с ручной сменой инструмента, а также шпиндель с автоматической сменой инструмента на 8 позиций мощностью 3600 Ватт и частотой вращения до 50000 об./мин на выбор. Читайте подробное описание модулей.

Фото

Технические характеристики

Модель Область резки Габариты Вес

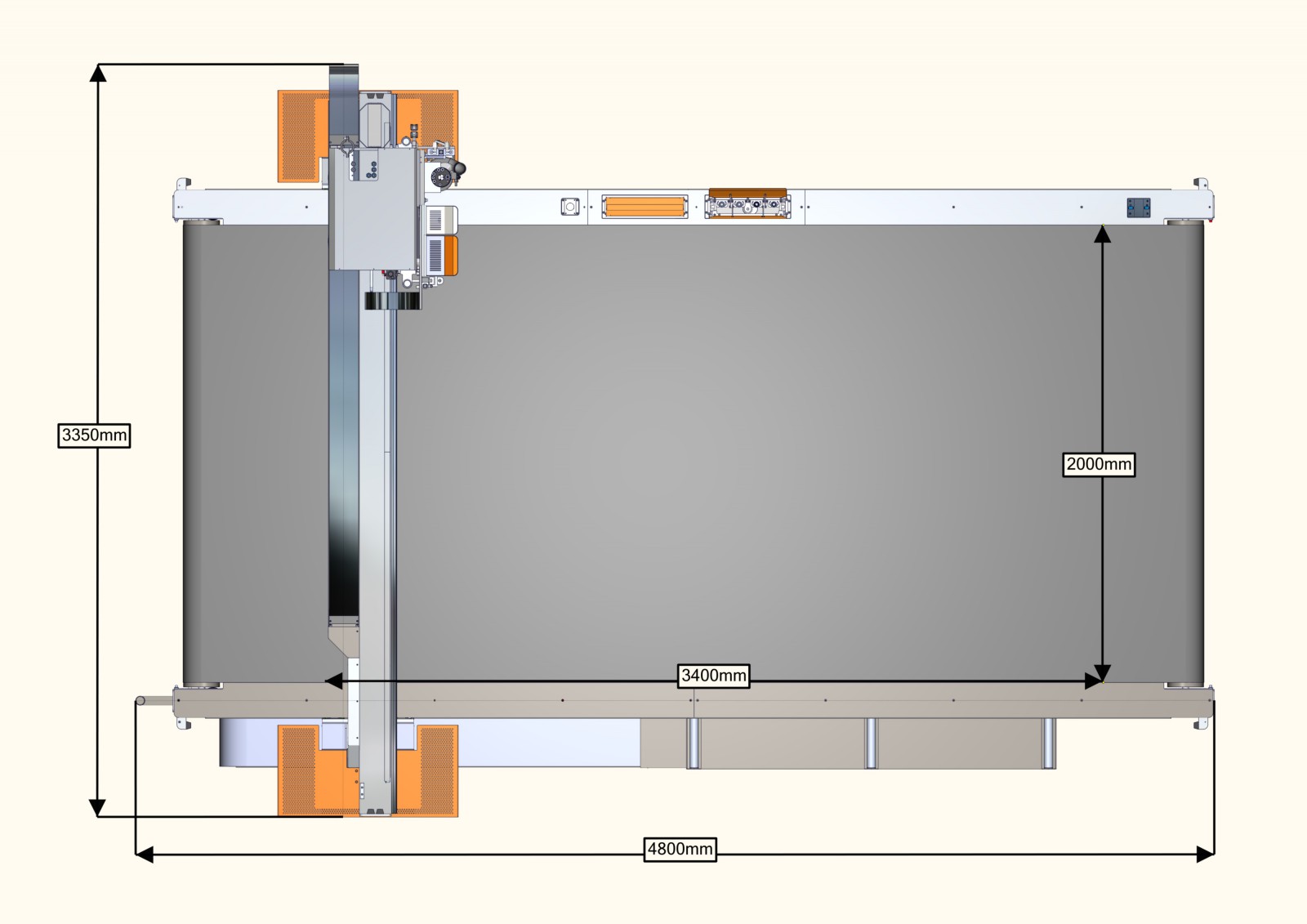

DIGI CORSA 2034 2000 x 3400 мм 5060x4050x1450 мм 1320 кг
DIGI CORSA RC 2034 2000 x 3400 мм 5270x4190x1450 мм 1720 кг

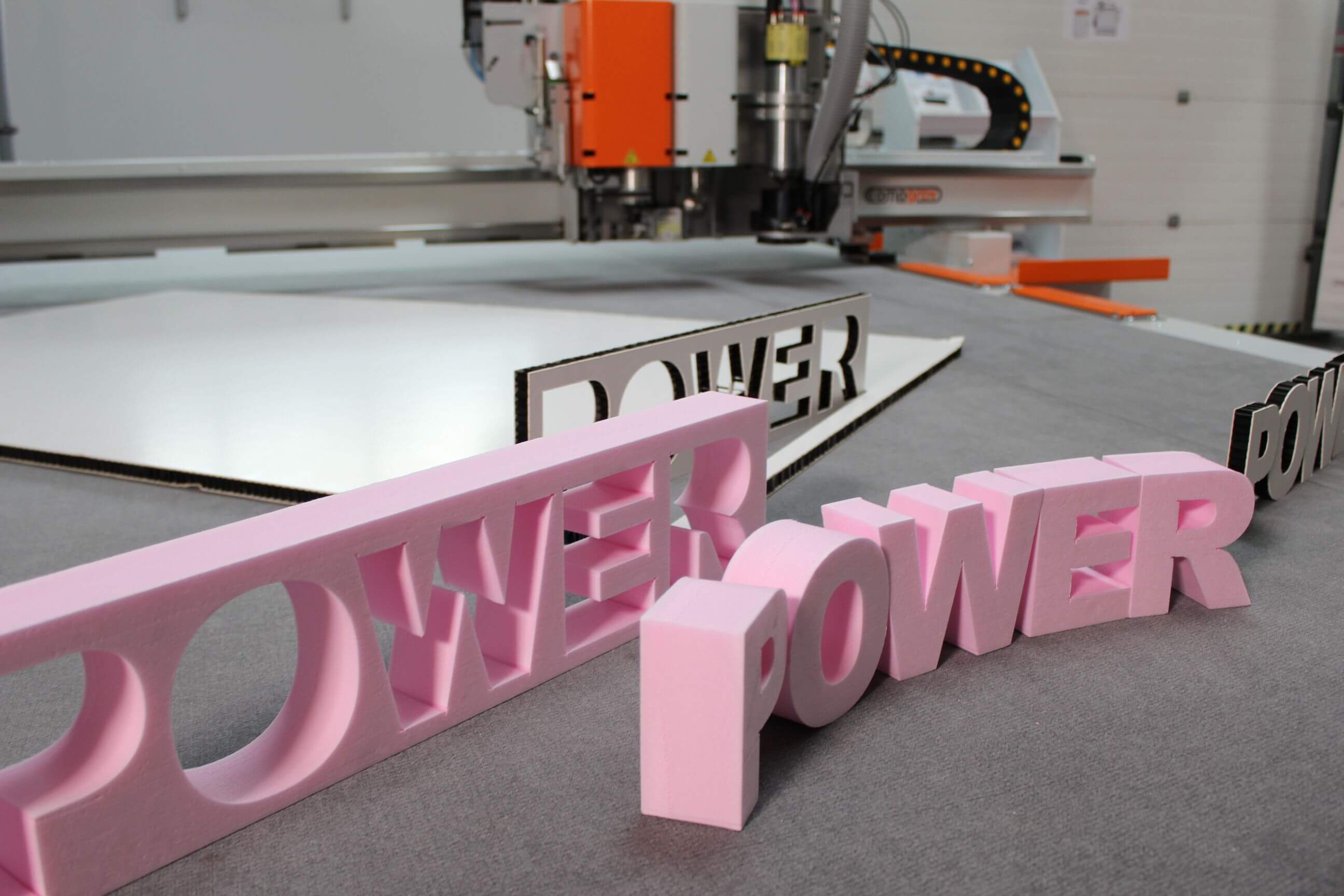

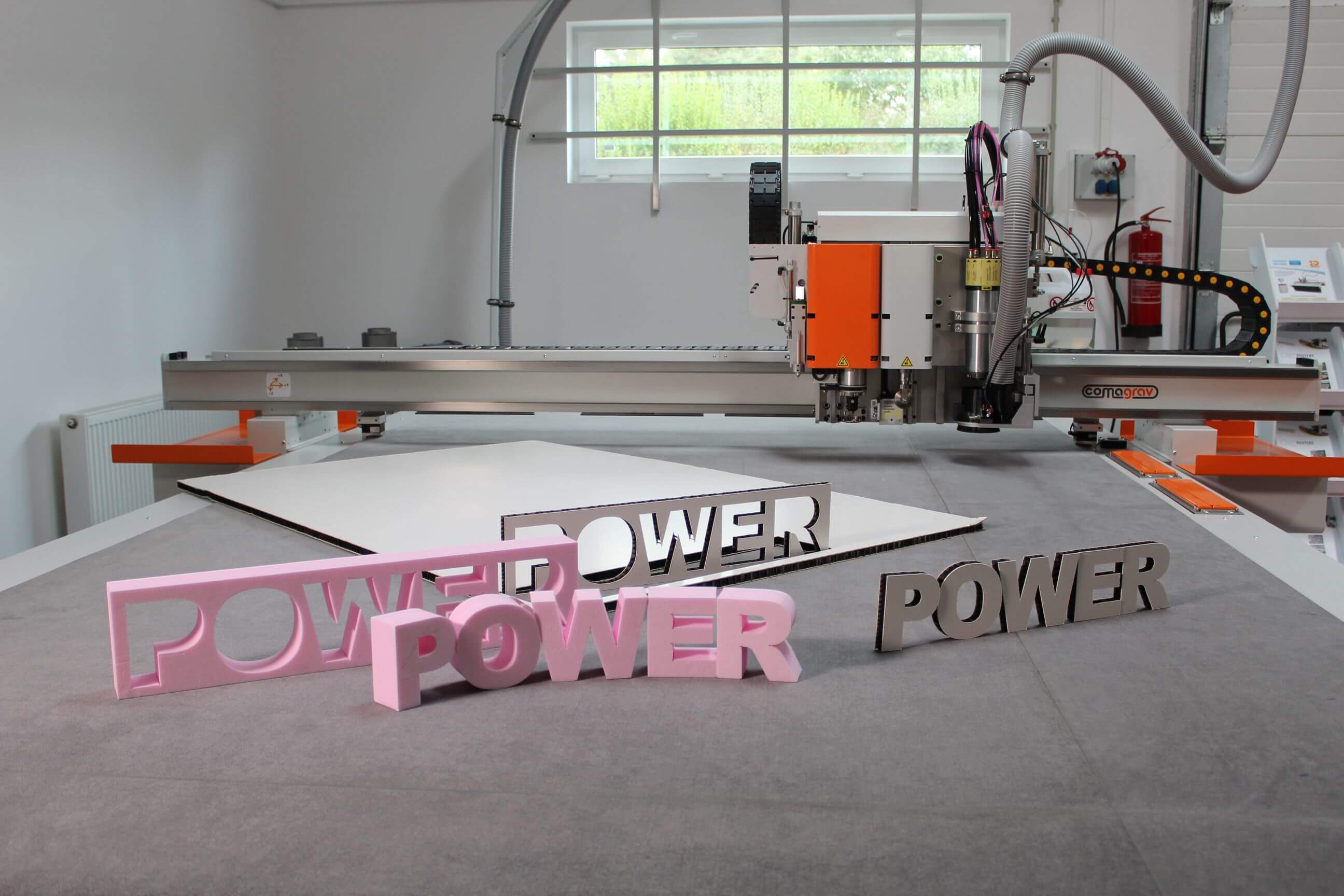

Максимальная толщина обрабатываемого материала 50 мм
Рабочая скорость подачи (перемещения каретки) Макс. 1150 мм/сек
Максимальное ускорение 5000 мм/сек.2
Разрешение 0,00076 мм
Шпиндель (опция) 730 Ватт, до 24000 об./мин;
2000 Ватт, до 60000 об./мин;

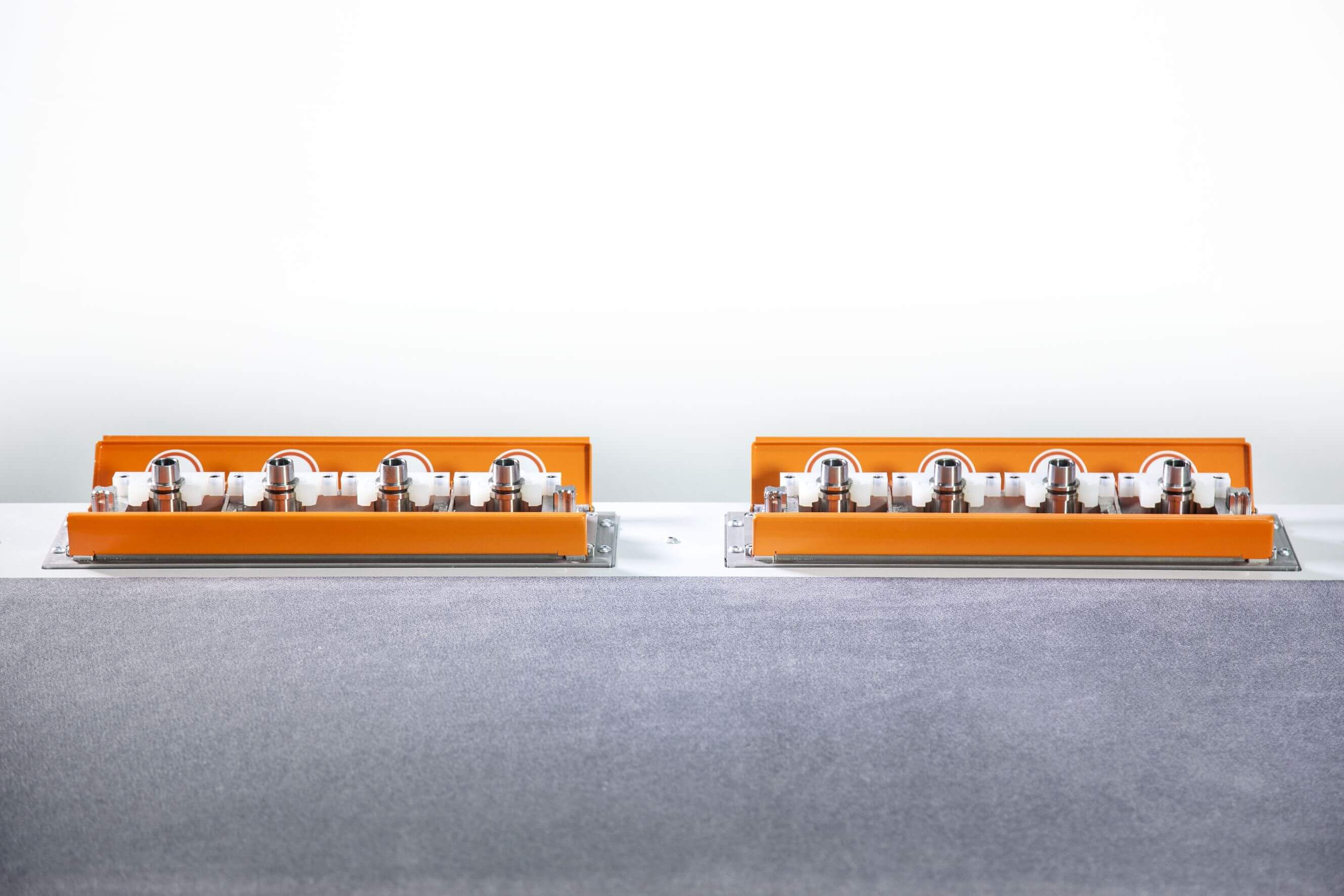

3600 Ватт, до 40000 об./мин (с авто-сменщиком на 6 позиций);
3600 Ватт, до 50000 об./мин (с авто-сменщиком на 6 позиций)
Система управления PILOT Advanced 3D controller (HPGL и G-код)
Стандартное оборудование/комплектация для COMAGRAV DIGI RC Косозубая зубчато-реечная система перемещений с серводвигателями переменного тока и планетарной коробкой передач (рейки спрятаны в кожухи)
Алюминиевый вакуумный стол с 6-ю зонами, активирующимися из управляющей программы
Вакуумный насос 5.5 кВт, -315 мБар, макс. 390 м3/ч (Becker - Гемания)
Шумопоглотитель для вакуумного насоса
Подложка на вакуумный стол (толщина 3 мм)
Система регистрации привязочных типографических меток для резки по напечатанному
Вакуумный насос для вакуумного стола Becker 5,5 кВт с напольной педалью включения/выключения
Автоматический датчик Z для режущих инструментов
Ручной пульт управления с колесом для контроля перемещений
Кнопка экстренной остановки
Система позиционирования привязочных (типографических меток) для резки по напечатанному
Высокоскоростной интерфейс Ethernet
Дополнительная сетевая карта для подключения к локальной сети
Операторский стол (подставка) для клавиатуры, мыши и ЖК монитора
Управляющий компьютер с ОС Windows 10
ПО CNC controller PILOT Advanced оптимизированный для лучшей динамики и большей скорости HPGL+G-code
Ручной пульт управления с колесом для перемещений станка
Автоматический датчик нуля по оси Z
Профессиональное ПО для моделирования и подготовки заданий для отправки на плоттер Vectric 2D Cut Pro
DIGI CORSA RC помимо вышеперечисленного оснащен механизмами подачи с рулона Замкнутое полотно - подложка, позволяющая разматывать и протягивать обрабатываемый материал с рулона;
Передний и задний цилиндры, приводящие в движение полотно-подложку;

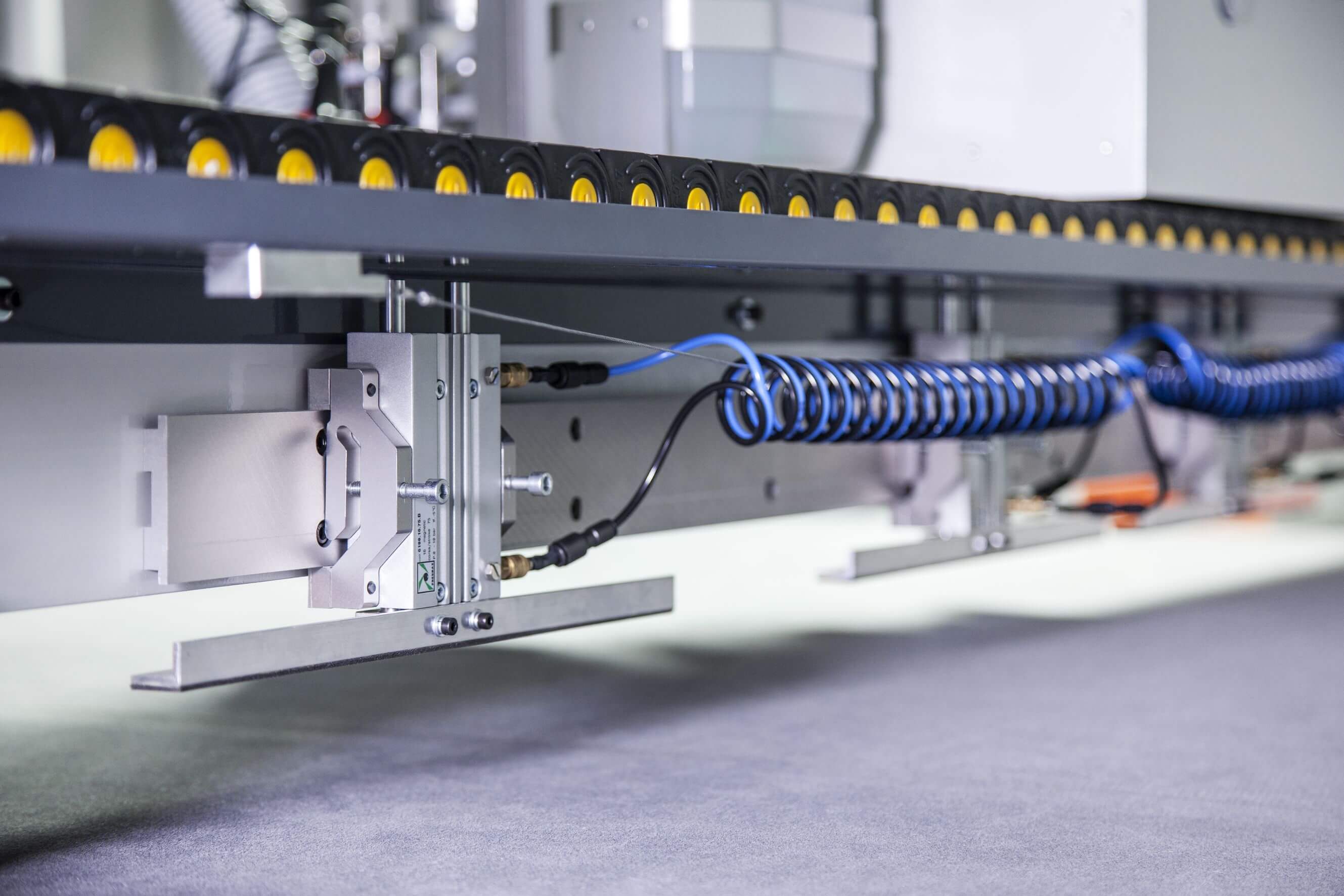

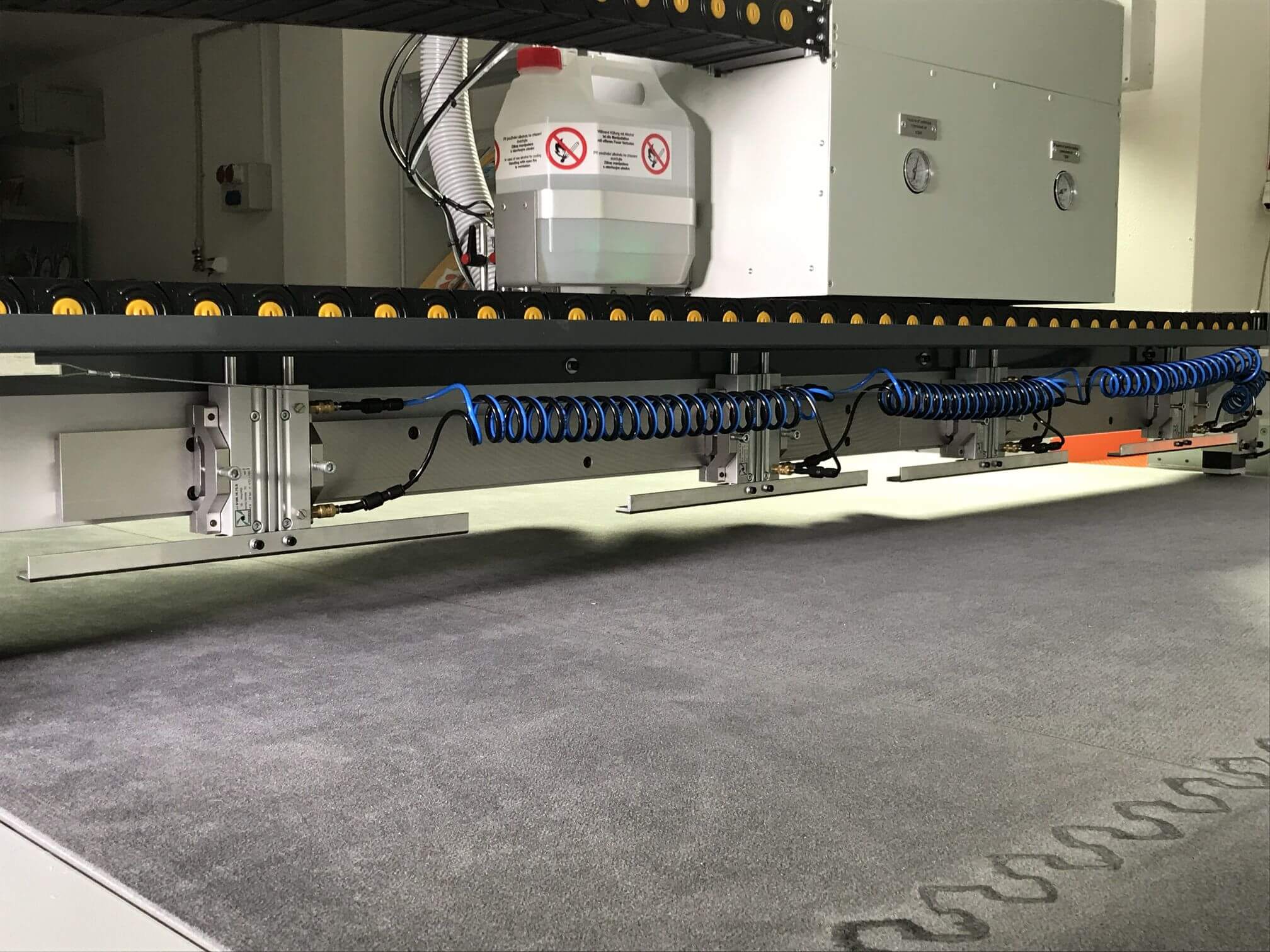

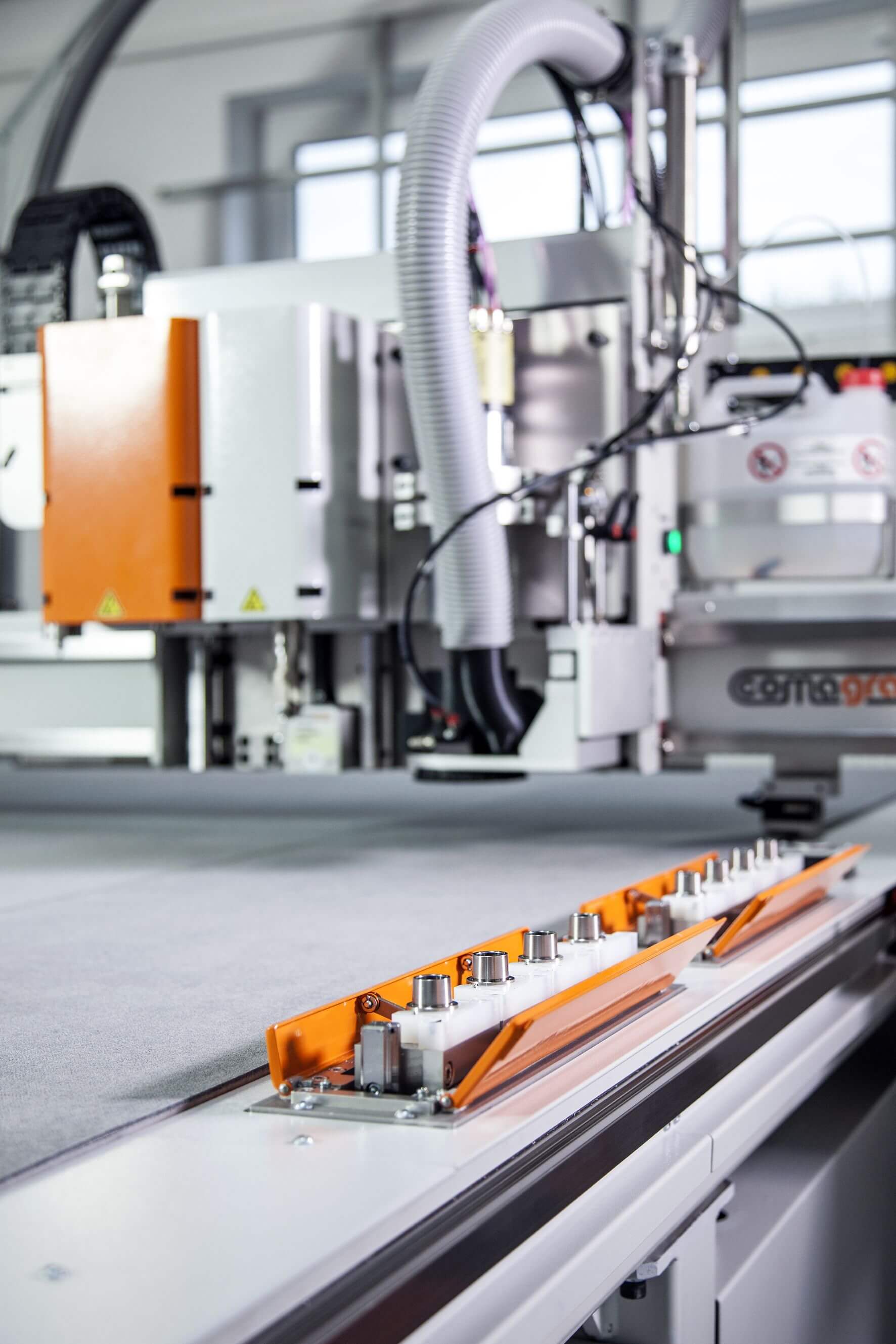

Пневматические зажимы с обеих сторон портала для фиксации полотна во время его перемещения;
Пневматическая панель на задней стороне пoртала для прижима материала к полотну при его перемещении;
Пассивный держатель рулона.

РАСХОДНЫЕ МАТЕРИАЛЫ

Большой спектр твердосплавных ножей и ножей из быстрорежущей стали, позволяет добиться оптимального качества и производительности при резке любых совместимых материалов.
