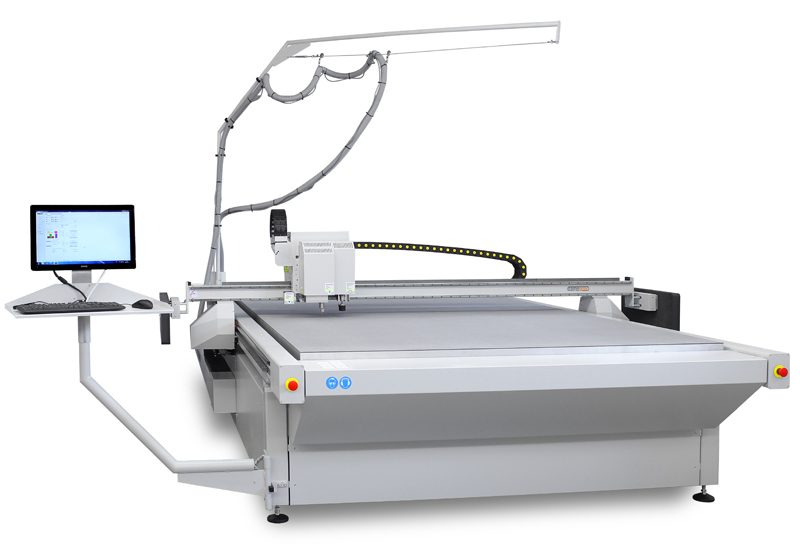

COMAGRAV DIGI - серия широкоформатных планшетных плоттеров (раскроечных комплексов) с мощными серво двигателями для работы с листовыми материалами (для работы с рулоннымы материалами лучше использовать серию DIGI RC). DIGI имеет высокую скорость резки, ускорение, динамику и точность благодаря серво-системе Mitsubishi.

Плоттеры серии DIGI оснащены вакуумным столом разделенным на зоны для быстрой и надежной фиксации листовых материалов.

В стандартной комплектации:

Модельный ряд

Также возможно производство плоттера нестандартного размера по заказу клиента.

Модели плоттеров до DIGI2034 включительно имеют портал из усиленного алюминиевого профиля деформация которого не возможна даже при интенсивном использовании в течение многих лет. Модели плоттеров большего формата оснащены порталом из стального профиля для еще большей жесткости.

Применение

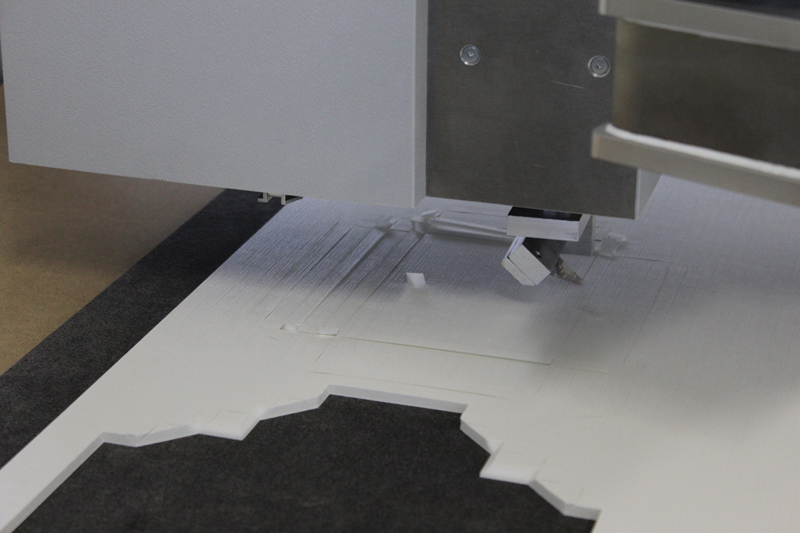

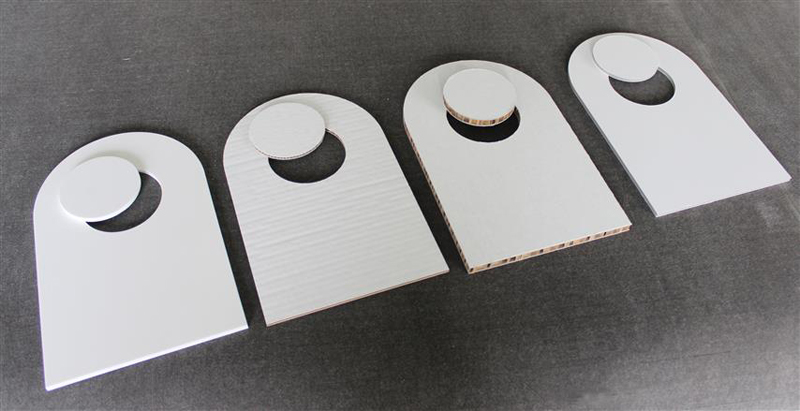

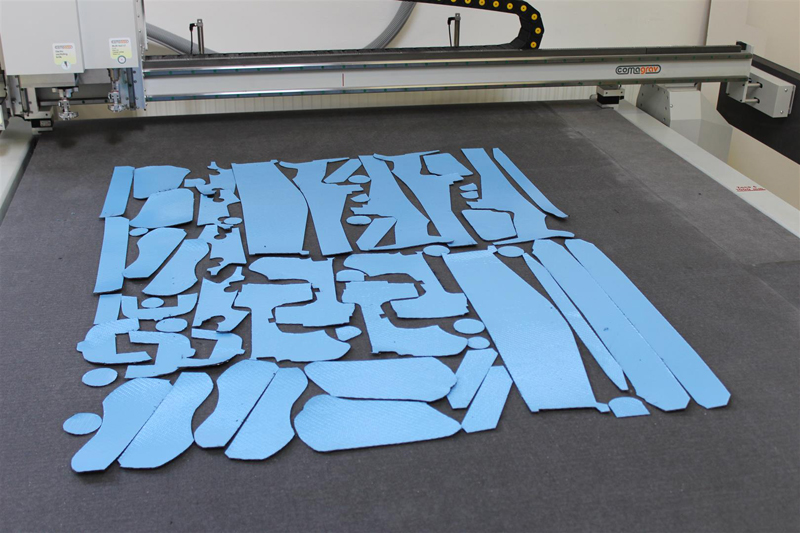

Плоттеры DIGI оснащаются осциллирующими тангенциальными режущими головами для точной и быстрой резки резины, паронита, силикона и пр. прокладочных материалов, также резки и биговки гофрокартона и сотового картона для создания моделей или мелкосерийного производства коробок и прочей упаковки, а также промо-стоек, стендов, оформления выставок, торговых точек и т.д.

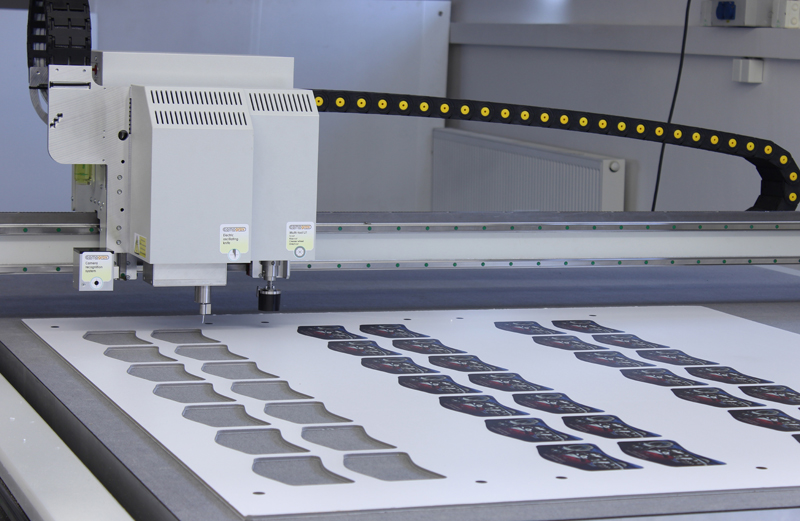

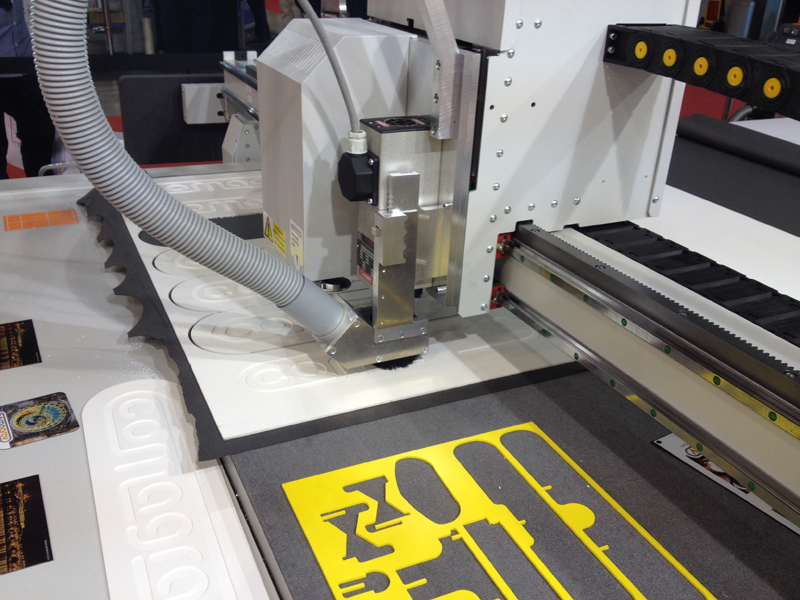

Одновременно плоттер может быть оборудован тангенциальным многофункциональным инструментом с широким спектром возможностей - от резки тонкого самоклеющегося винила (ножом Kiss-cut), разнообразных материалов (ножом V-cut) до биговки материалов различной толщины. Дополнительно можно установить шпиндель, который позволит резать более плотные материалы, с которыми не справятся ножи (оргстекло, пластики, фанера, алюминий и пр).

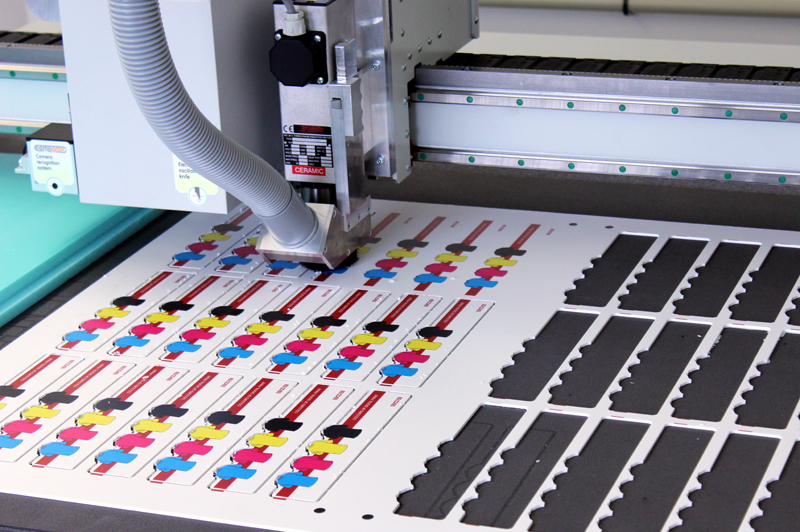

Стандартно плоттеры COMAGRAV DIGI оснащены системой видеорегистрации меток для резки по напечатанному. Система посредством видеокамеры считывает метки напечатанные вместе с изображением, которое нужно вырезать по заданному контуру и безошибочно позиционирует плоттер для точной вырезки напечатанного изображения.

Невысокий стол повышает удобства работы пользователя с материалом.

Модули

Широкоформатные мощные планшетные плоттеры с серво-двигателями Mistubishi, с зубчато реечным приводом и планетарной коробкой передач – надежный и производительный инструмент для Вашего производства.

Широкий спектр модулей и опций делает плоттеры COMAGRAV мультифункциональными станками с огромным спектром применения.

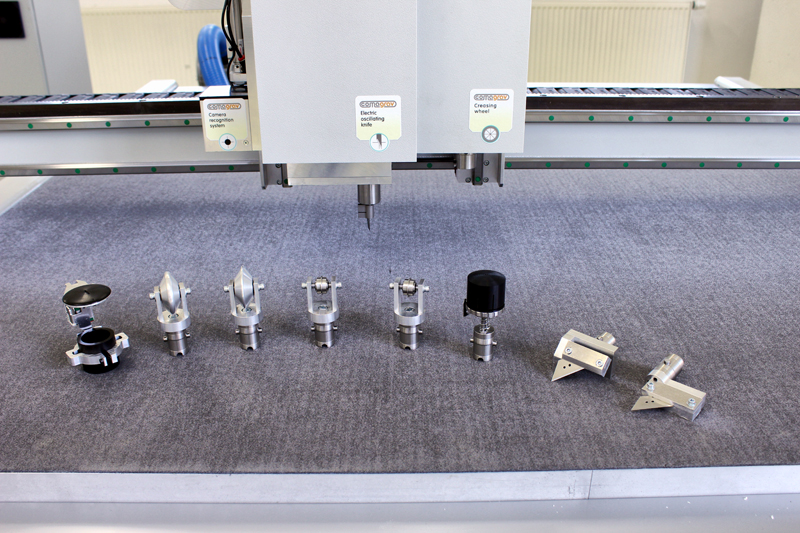

Основными являются 2 осциллирующих тангенциальных модуля электрического и пневматического типа, а также неосциллирующий тангенциальный модуль с большим спектром сменных инструментов от биговщиков до ножей различного типа. Дополняют картину моторизованные диски для резки текстиля и шпиндель 730 или 2000 Ватт на выбор. Читайте подробное описание модулей.

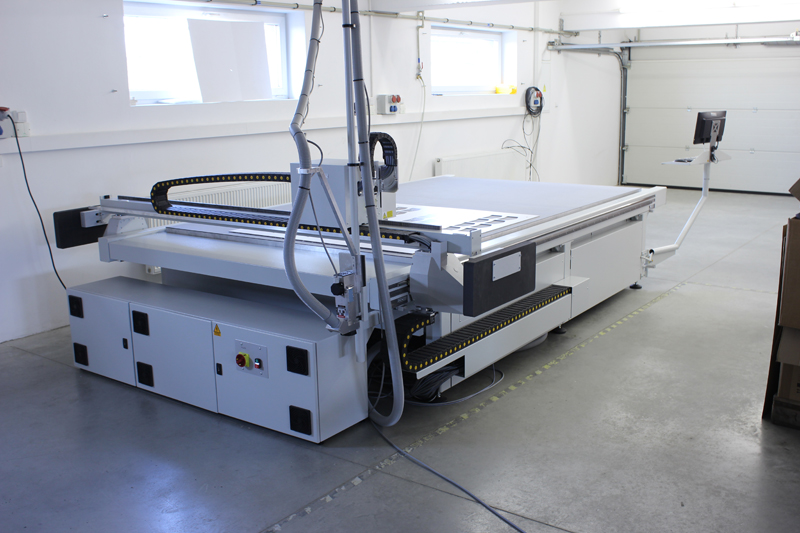

Фото

Видео

Другие видео плоттеров DIGI и DIGI RC

Технические характеристики

Модель Область резки Габариты Вес
DIGI 815 850 x 1500 мм 2950x3310x1450 мм 520
DIGI 1008 1000 x 850 мм 3930x2660x1450 мм 670
DIGI 1715 1700 x 1500 мм 1900x2900x1320 мм 950 кг
DIGI 1720 1700 x 2000 мм 2450x2900x1320 мм 1350 кг
DIGI 1725 1700 x 2500 мм 2950x2900x1320 мм 1470 кг
DIGI 1730 1700 x 3000 мм 3450x2900x1320 мм 1590 кг
DIGI 1755 1700 x 5500 мм 5950x2900x1320 мм 2190 кг
DIGI 2034 2000 x 3400 мм 4200x3200x1320 мм 1700 кг
DIGI 2042 2000 x 4250 мм 5050x3200x1320 мм 2200 кг
DIGI 3430 3400 x 3000 мм 3450x4650x1520 мм 2600 кг
DIGI 3450 3400 x 5000 мм 5400x4650x1520 мм 2800 кг
COMAGRAV DIGI Размер под заказ По заявке покупателя

Максимальная толщина обрабатываемого материала Модели DIGI 815/1008/17XX/20XX 50 мм
Модели DIGI 34XX 60 мм
Рабочая скорость подачи (перемещения каретки) Макс. 1150 мм/сек
Максимальное ускорение 3000 мм/сек.2
Разрешение 0,00076 мм
Шпиндель (опция) 730 Ватт, до 24’000 об./мин или 2000 Ватт, до 60’000 об./мин
Система управления PILOT Advanced 3D controller (HPGL и G-код)
Стандартное оборудование/комплектация для COMAGRAV DIGI
Зубчато реечная система перемещений с серводвигателями переменного тока и планетарной коробкой передач
Алюминиевый вакуумный стол с 6-ю зонами, активирующимися из управляющей программы
Пневматическая панель на задней стороне портала прижима материала к ленте при ее перемещении.
Вакуумный насос для вакуумного стола Becker 5,5 кВт с напольной педалью включения/выключения
Автоматический датчик Z для режущих инструментов
Ручной пульт управления с колесом для контроля перемещений
Кнопка экстренной остановки
Система позиционирования привязочных (типографических меток) для резки по напечатанному
Высокоскоростной интерфейс Ethernet
Операторский стол (подставка) для клавиатуры, мыши и ЖК монитора
Управляющий компьютер с ОС Windows 10

РАСХОДНЫЕ МАТЕРИАЛЫ

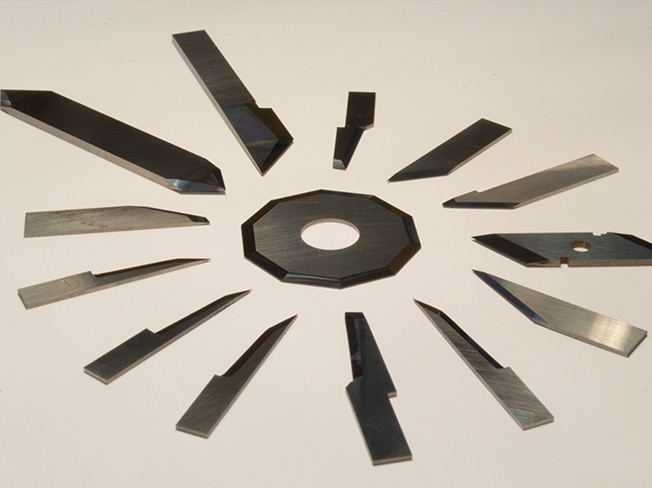

Большой спектр твердосплавных ножей и ножей из быстрорежущей стали, позволяет добиться оптимального качества и производительности при резке любых совместимых материалов.

Каталог режущего инструмента
